Išardykite naująjį „Apple“ 140 W GaN greitąjį įkroviklį

Naujasis „Apple“ 140 W greitasis įkroviklis tiekiamas su visiškai nauju modeliu A3607. Kaip visiškai naujas įkrovimo priedas, kurį Apple sukūrė naujos kartos įrenginiams, A3607 ekspozicija sukėlė platų pramonės dėmesį būsimų Apple įrenginių įkrovimo sprendimams.

Jo išvaizda, dydis ir parametrai iš esmės tokie patys kaip ankstesnio modelio, ar buvo pakoreguota jo vidinė architektūra? Ar pagrindiniai komponentai buvo atnaujinti? Atsižvelgdama į šiuos klausimus, ChargerLAB nedelsdama atliko išsamų naujojo Apple 140 W greitojo įkroviklio A3607 išardymą ir dabar atskleis tikrąją jo vidinę struktūrą.

Apple 140W greito įkroviklio išvaizda

Pakuotė pasižymi klasikiniu minimalistiniu dizainu, priekyje atspausdintas Apple logotipas, gaminio pavadinimas ir išvaizda.

Ant šono priklijuotas gaminio parametrų lipdukas.

Artimiausias lipduko parametrų planas bus pristatytas gaminio fizinio rodymo skiltyje vėliau.

Įkroviklis suderinamas su USB-C įrenginiais ir oficialiai rekomenduojamas naudoti su 16 colių MacBook Pro su MagSafe 3 prievadu.

Maitinimo adapteris gaminamas šalies viduje, jo pagaminimo data yra 2026 m., o modelis A3607.

Komplektacijoje yra įkroviklis ir naudojimo instrukcija.

Įkroviklis suvyniotas į apsauginį popierių, kad nesubraižytų pradinės būklės.

Naujojo „Apple“ 140 W greitojo įkroviklio išvaizda yra identiška ankstesniam modeliui – itin blizga ir blizgi apdaila bei užapvalinti kampų perėjimai.

„Apple“ logotipas yra centre priekinėje ir užpakalinėje korpuso dalyje.

Informacija apie įkroviklio parametrus yra atspausdinta vienoje korpuso pusėje.

Produkto parametrai Iš arti

Įvestis: 100–240V~ 50/60Hz 2A

(USB PD) išvestis: 5,2 V 3 A, 9 V 3 A, 15 V 5 A, 20,5 V 5 A, 28 V 5 A

Įkroviklis išlaikė CCC ir KC sertifikatus.

Gaminio pavadinimas, modelis ir atsargumo priemonės yra išspausdintos kitoje korpuso pusėje.

„Apple“ naujojo 140 W greitojo įkroviklio modelis yra A3607.

Įkroviklis turi sulankstomus standartinius kiniškus kaiščius, kurių abiejose pusėse yra dviejų sparnų dizainas.

Smeigtukai yra klasikinio nepriklausomo modulio dizaino ir yra nuimami bei keičiami.

Iš arti T formos tvirtinimo pagrindo, kuris gali būti ir įžeminimo laidas.

Modulio korpusas pažymėtas 250 V ~ 2,5 A ir Jabil Inc. vardine įtampa, nurodant, kad kaiščio modulį tiekia Jabil. Pažymėtina, kad modulio lizdo viduje yra metalinis spaustukas, skirtas pagalbiniam tvirtinimui, siekiant užtikrinti, kad modulis lengvai neatsipalaiduotų po ilgalaikio naudojimo.

Be to, kaiščio dizainas skiriasi nuo senosios versijos.

Išvesties gale yra vienas USB-C prievadas su balta plastikine šerdimi.

USB-C prievado lizdo korpusas taip pat sukurtas atskirai.

Išmatuotas naujojo „Apple“ 140 W greitojo įkroviklio korpuso ilgis yra 95,68 mm.

Plotis 74,35 mm.

Storis 28,51 mm.

Šalia senojo „Apple“ 140 W galio nitrido greitojo įkroviklio A2452, pagrindinė naujojo ir senojo maitinimo adapterio išvaizda ir matmenys yra visiškai identiški.

Intuityvus rankoje esančio įkroviklio dydžio suvokimas.

Be to, gaminys sveria maždaug 285 g.

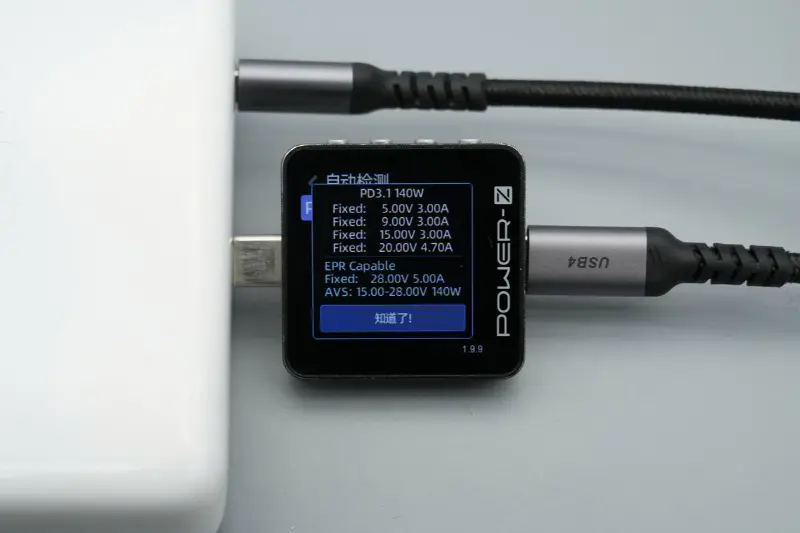

Išbandyta su ChargerLAB POWER-Z KM003C, siekiant aptikti USB-C prievado išvesties protokolą, palaiko PD3.1 ir DCP įkrovimo protokolus.

SKVN paketas rodo, kad USB-C prievadas taip pat turi penkias fiksuotos įtampos pavaras: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, taip pat 15–28V 140W AVS įtampos pavarą.

Įkraunant „iPhone 17 Pro Max“ su naujuoju „Apple“ 140 W greituoju įkrovikliu, išmatuota įkrovimo galia yra maždaug 36,34 W.

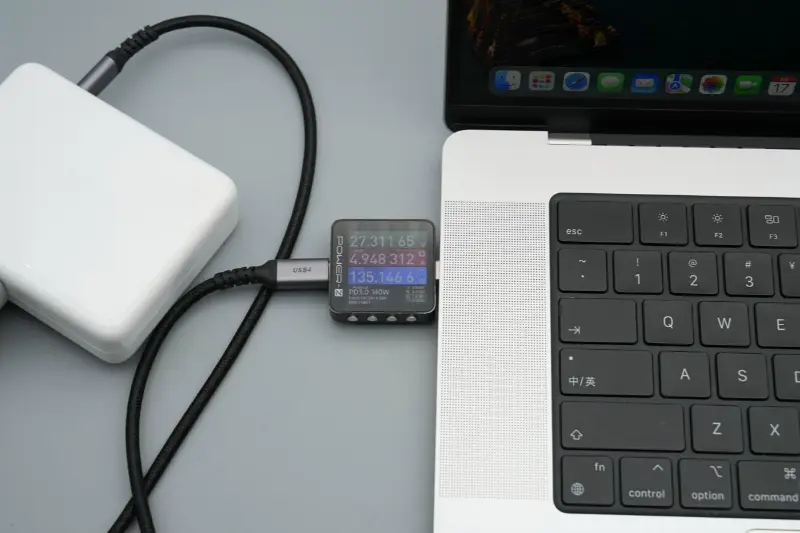

Įkraunant „MacBook Pro“, išmatuota įkrovimo galia yra maždaug 135,15 W, o tai sėkmingai įgalina 28 V 5A 140 W greitą įkrovimą.

Apple 140W greitojo įkroviklio išardymas

Įkroviklio korpusas atidaromas pjaunant išilgai šono.

Korpusas yra labai storas, kad būtų užtikrinta stipri apsauga, o kraštai yra klijuoti, kad sustiprintų vidinius modulius.

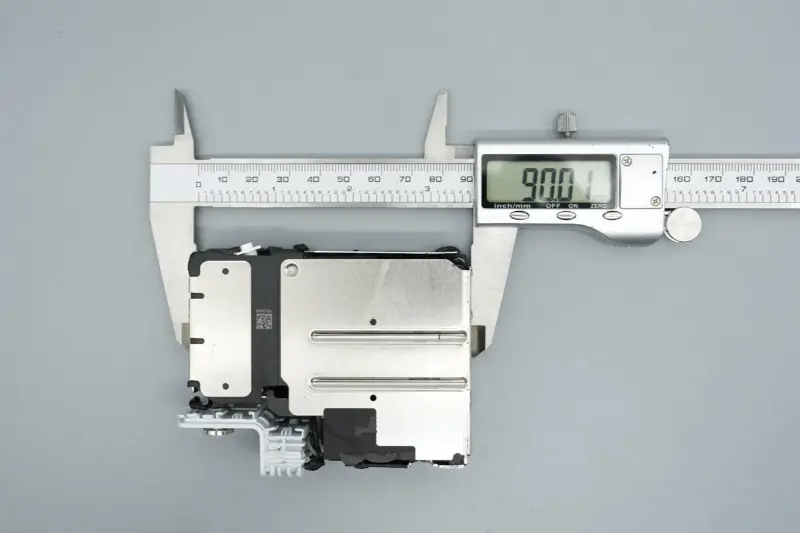

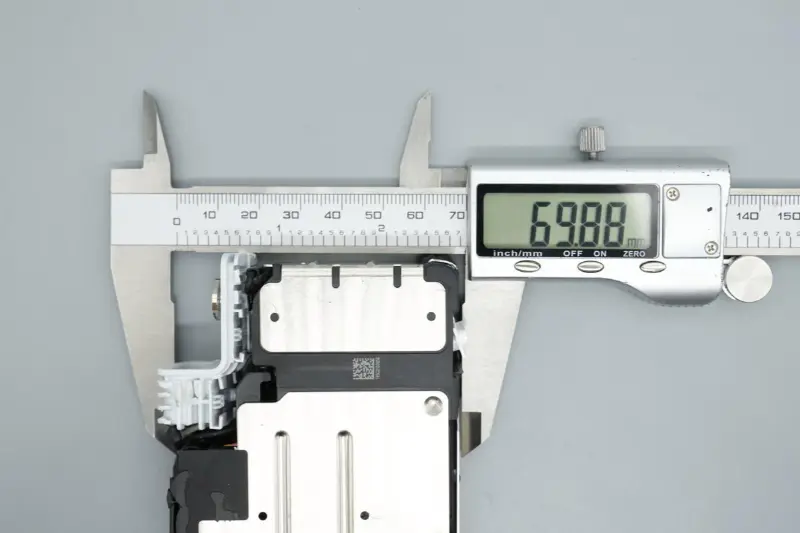

Išmatuotas vidinio modulio ilgis yra 90,01 mm.

Plotis 69,88 mm.

Storis 23,52 mm.

PCBA modulis yra padengtas dviem integruotais metaliniais apvalkalais, užtikrinančiais vienodą šilumos išsklaidymą.

Metaliniai korpusai tvirtinami varžtais.

Izoliacinė juosta yra pritvirtinta prie kai kurių vietų šone.

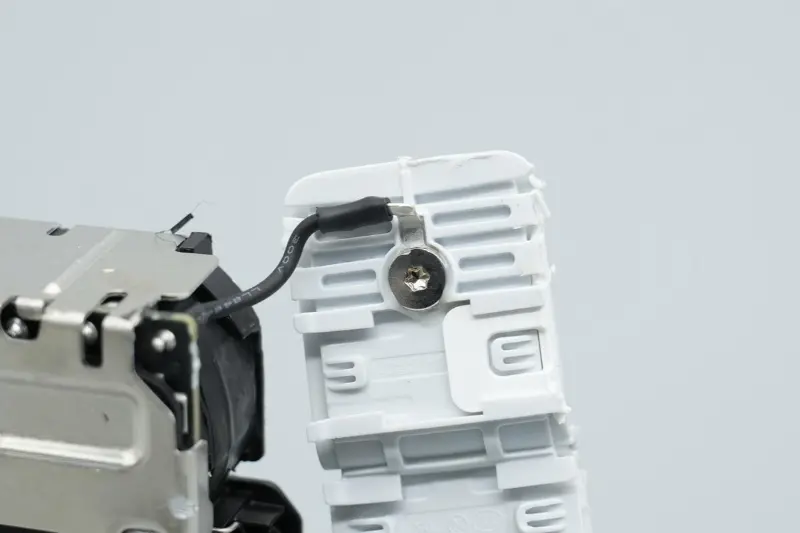

Įvesties gale esantis laidas yra prijungtas prie T formos tvirtinimo pagrindo įžeminimui.

Šilumos susitraukiantys vamzdeliai naudojami izoliacijai kintamosios srovės laidų gnybtų suvirinimo vietose.

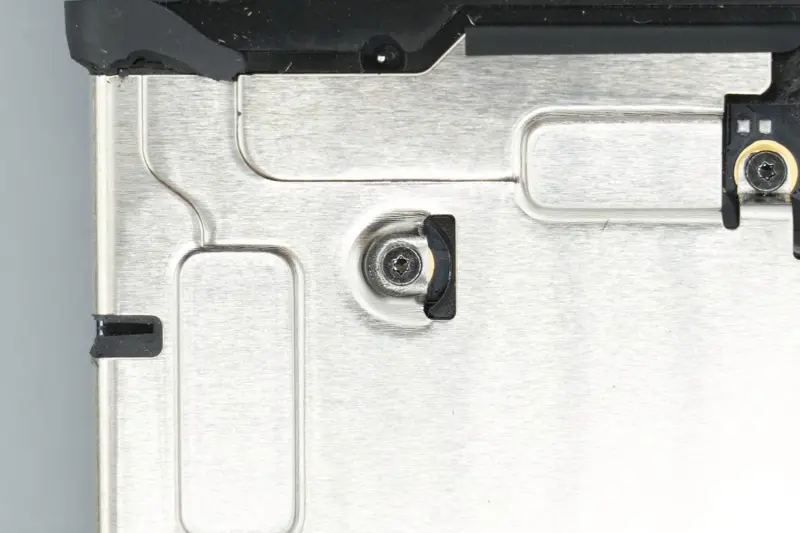

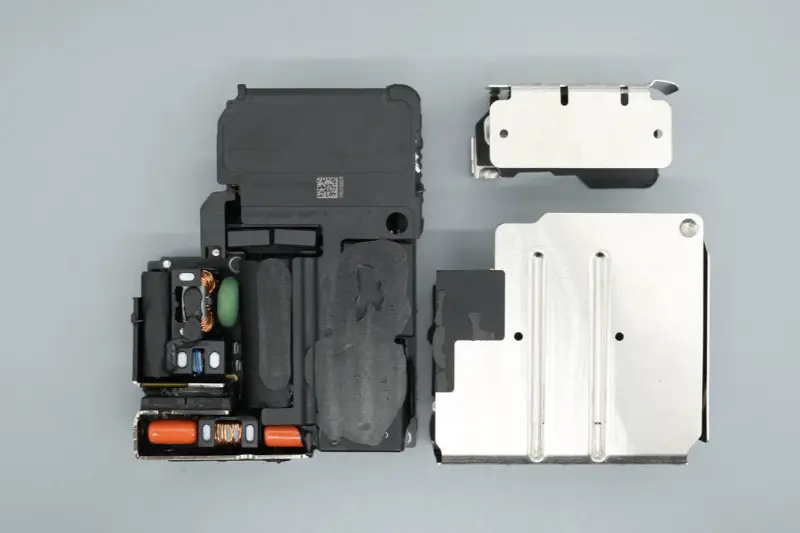

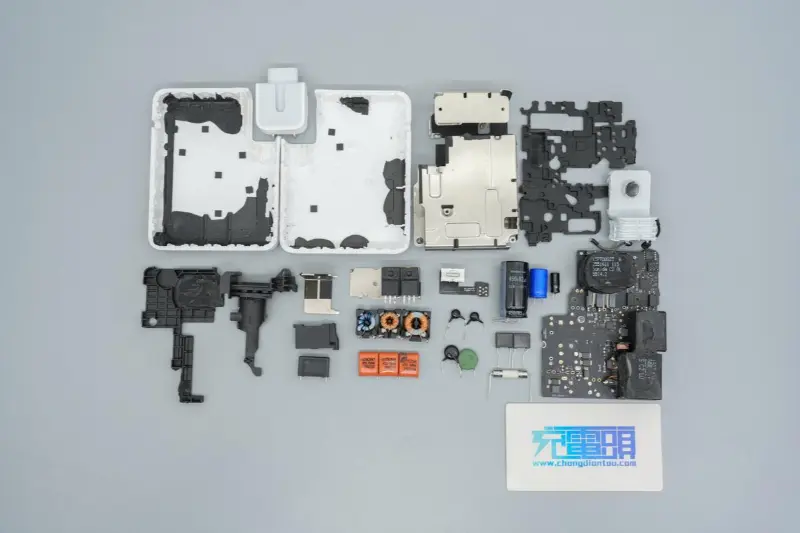

Atsukite varžtus, kad nuimtumėte metalinius korpusus.

Izoliacija apdorojama vidine metalinio apvalkalo puse, atitinkančia pagrindinės plokštės galinę dalį ir kitas sritis.

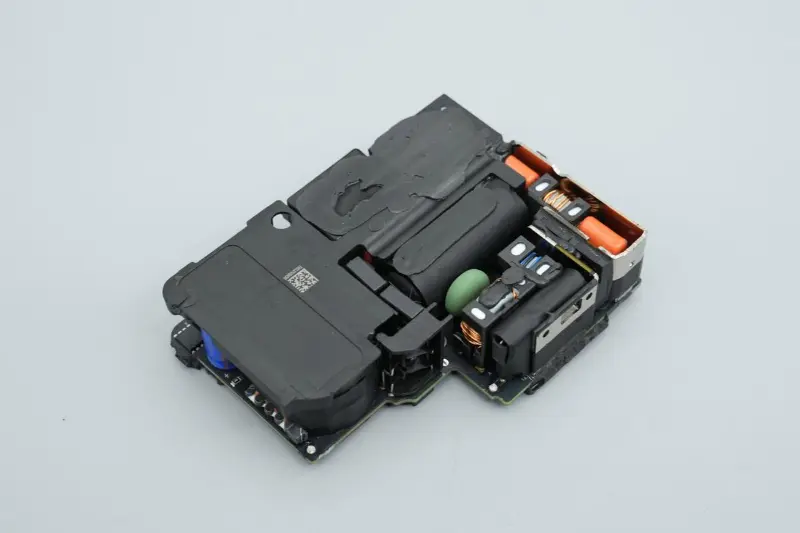

Plastikinis dangtelis dengia modulio transformatoriaus sritį, o komponentai, tokie kaip kondensatoriai ir induktoriai, yra klijuojami.

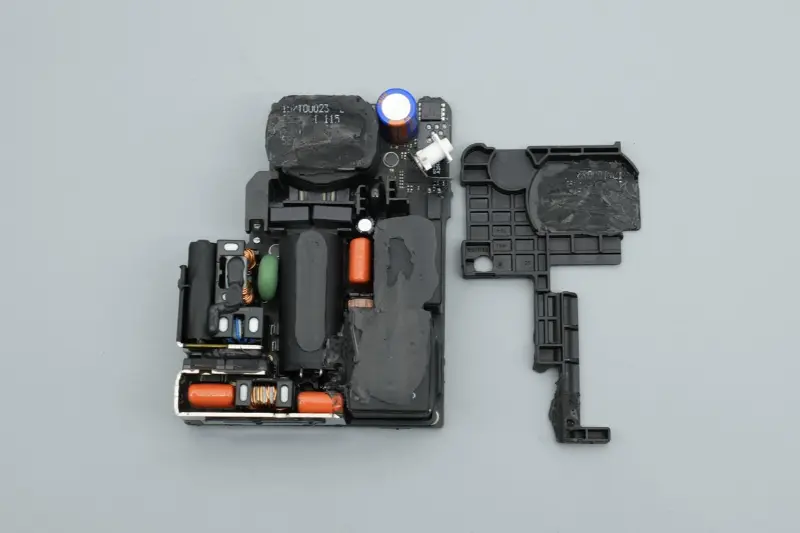

Nuimkite plastikinį dangtelį, o centrinėje srityje yra plastikinis rėmas, skirtas sustiprinti ir izoliuoti.

Pagrindinės plokštės galinė dalis yra padengta minkšta guma apsaugai.

Nuimkite apsauginę trinkelę ir pamatysite, kad atitinkamose drožlių vietose užtepami šilumai laidžiai klijai ir priklijuoti šilumai laidūs grafito lipdukai.

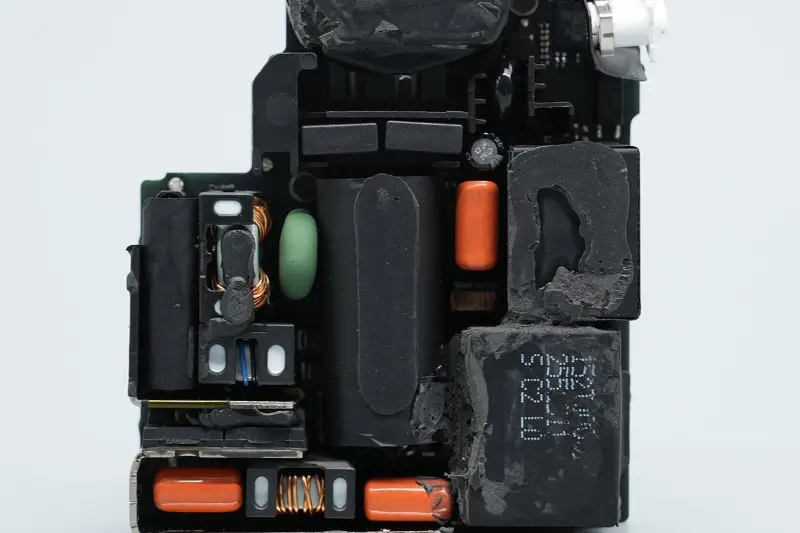

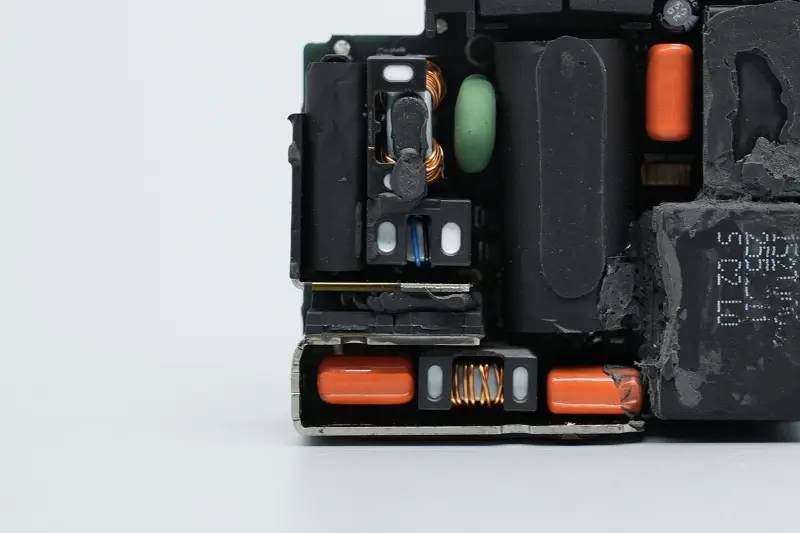

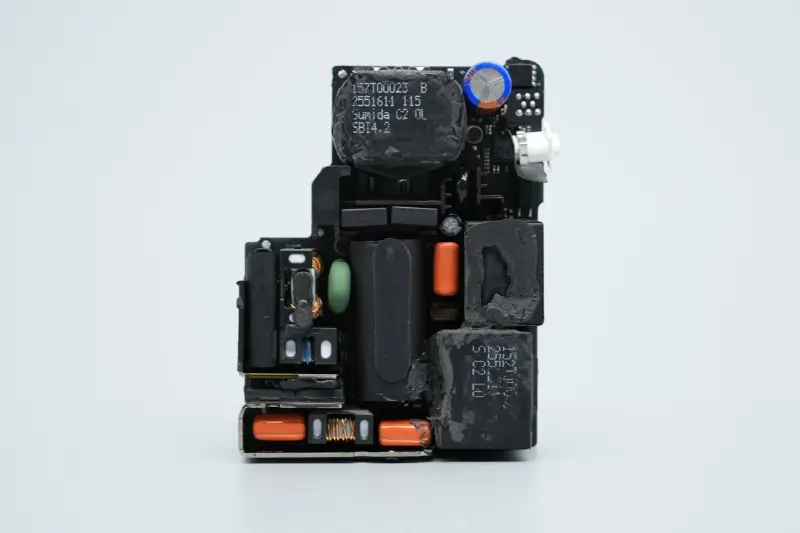

PCBA modulio priekyje yra saugikliai, bendrojo režimo induktoriai, aukštos įtampos filtrų elektrolitiniai kondensatoriai, srovės transformatoriai, plėveliniai kondensatoriai, maitinimo kondensatoriai, PFC stiprinimo induktoriai, žeminamieji induktoriai, transformatoriai ir kiti įrenginiai, kurių bendras išdėstymas yra kompaktiškas ir tvarkingas.

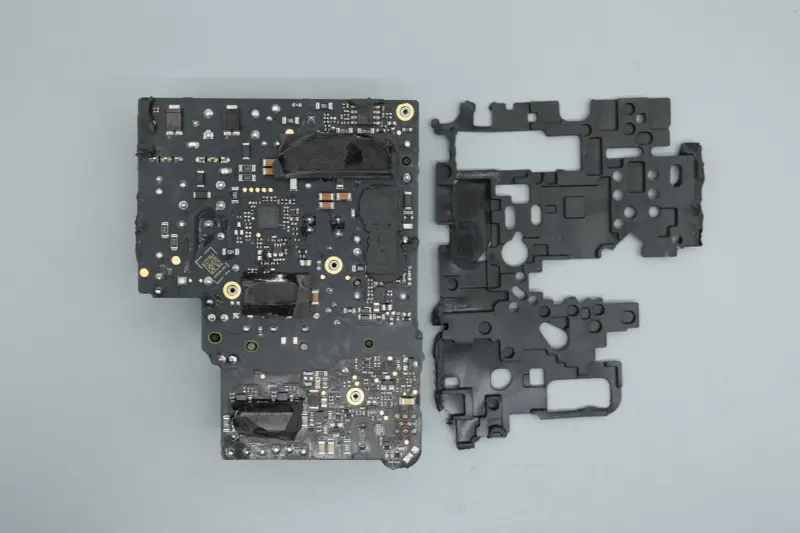

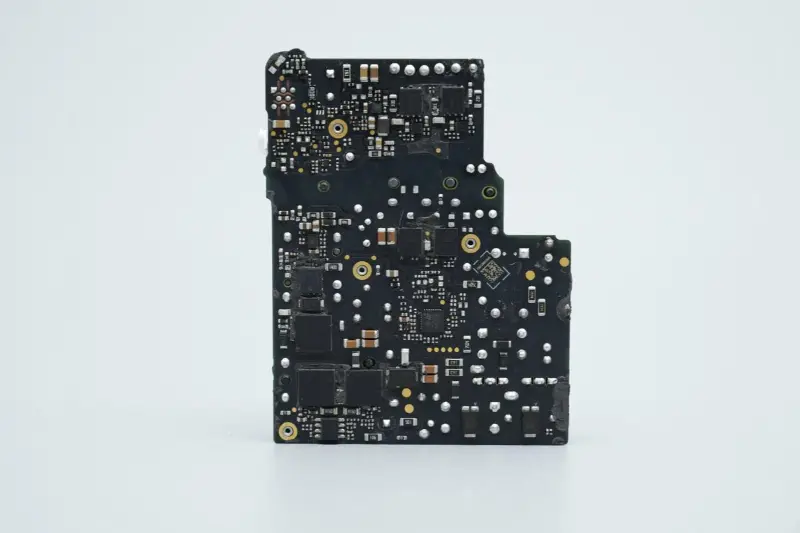

Užpakalinėje PCB plokštės pusėje yra atitinkami valdikliai ir MOS vamzdeliai, skirti PFC padidinimo grandinei ir LLC perjungimo maitinimo grandinei.

PCBA modulio įvesties gale sumontuoti du papildomi aušintuvai, tarp kurių yra du Infineon aktyvieji lygintuvo MOS vamzdeliai.

Dviejų aušintuvų aptvertoje zonoje taip pat yra saugikliai, saugos X2 kondensatoriai, bendrojo režimo induktoriai, varistoriai, plėvelinių filtrų kondensatoriai, filtrų induktoriai ir kiti įrenginiai.

Saugiklis yra ant saugos X2 kondensatoriaus viršaus ir apvyniotas juostele.

Nuplėškite juostą ir pamatysite, kad saugos X2 kondensatorius yra padengtas plastikiniu apvalkalu izoliacijai, o du komponentai yra apvynioti ir pritvirtinti juostele.

Saugiklio vardinė srovė yra 3,15 A, o ant vieno suvirinimo kaiščio yra įvorė izoliacinis vamzdis.

Iš arti saugos X2 kondensatorius, kurio talpa 0,22 μF.

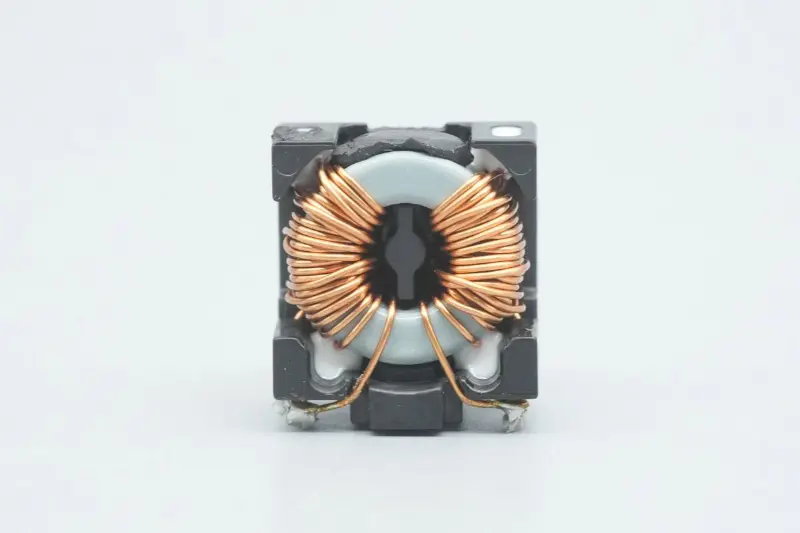

Įprasto režimo induktoriai naudojami EMI trukdžiams filtruoti ir suvirinami plastikiniais laikikliais.

Iš arti kito bendrojo režimo induktoriaus.

Varistorius TVR10621M naudojamas apsaugai nuo įėjimo viršįtampio.

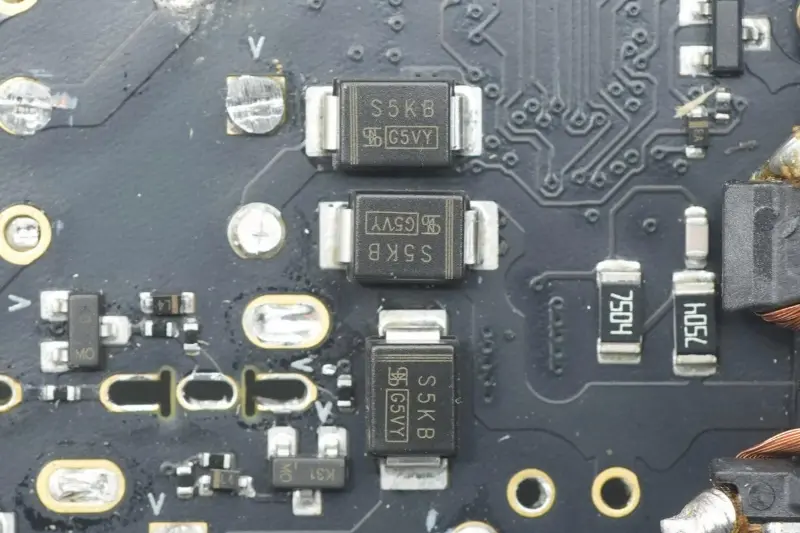

Įvesties galas priima tiltinį lygintuvą, sudarytą iš keturių diodų.

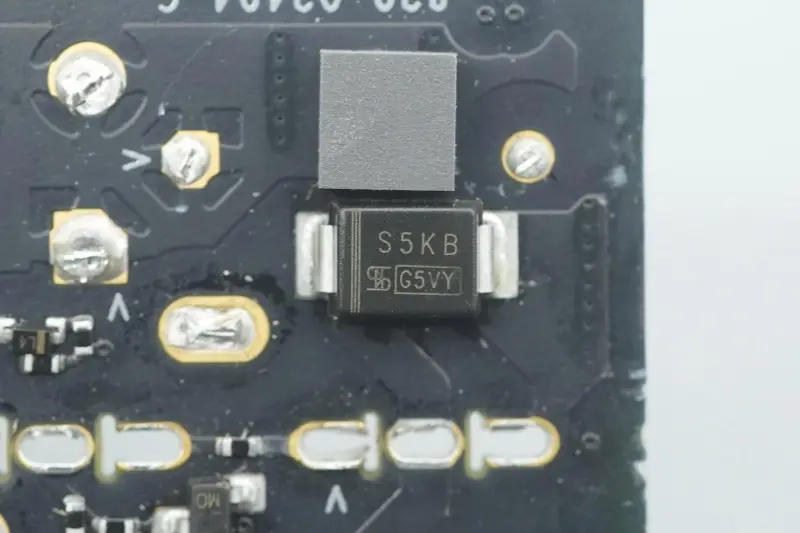

Ketvirtasis diodas iš arti.

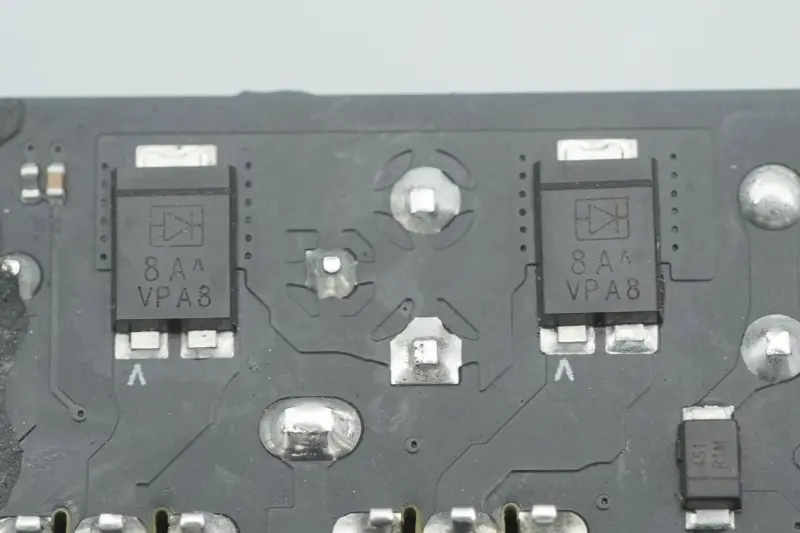

Iš arti kitų dviejų diodų, suporuotų su Infineon CoolMOS IPA65R095C7 aktyviam ištaisymui.

Du aktyvūs lygintuvo MOS vamzdeliai yra iš Infineon, pasirinktiniai Apple modeliai, pažymėti 65C095C7, supakuoti į TO-220FP, naudojami siekiant pagerinti ištaisymo efektyvumą.

Iš arti dviejų plėvelinių kondensatorių, kurių specifikacija yra 1μF 450V.

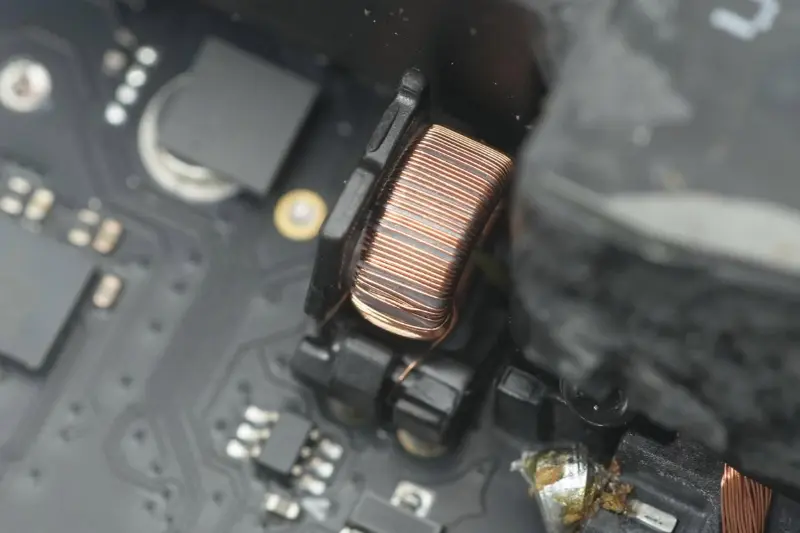

Iš arti magnetinio žiedinio filtro induktoriaus, sustiprinto klijais.

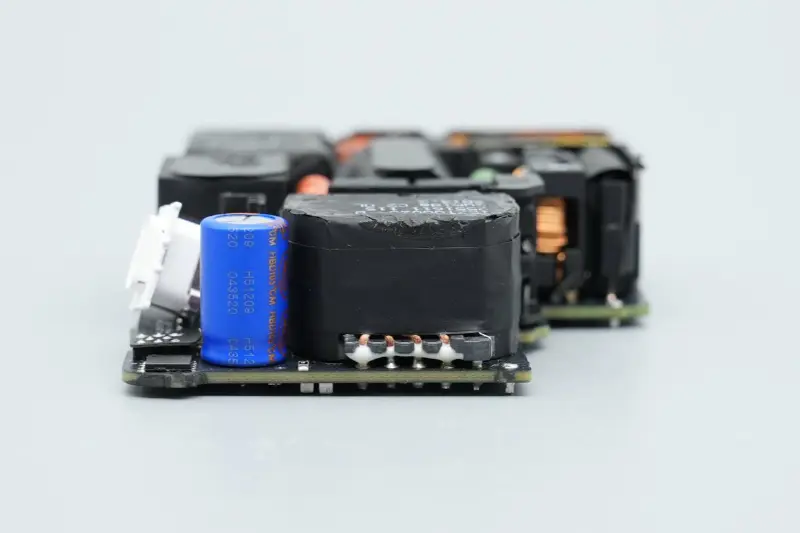

Kitame gale sumontuotas PFC padidinimo induktorius ir sumažinimo induktorius.

Centrinėje zonoje sumontuoti aukštos įtampos filtrų elektrolitiniai kondensatoriai, srovės transformatoriai, plėveliniai kondensatoriai, rezonansiniai kondensatoriai, pagrindinio valdymo lusto maitinimo kondensatoriai, Y kondensatoriai ir kiti įrenginiai. Aukštos įtampos filtro elektrolitiniai kondensatoriai apvyniojami izoliacine juosta ir dedami horizontaliai.

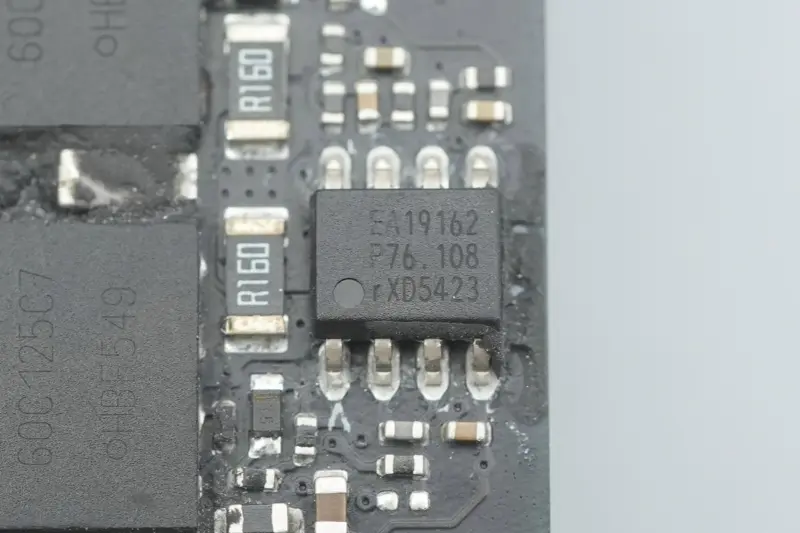

PFC valdiklis yra iš NXP, modelio TEA19162T, su integruota X kondensatoriaus iškrovimo funkcija, veikiantis beveik rezonansiniu arba DCM režimu. Jis palaiko 70–276 V įvesties įtampos diapazoną, integruoja švelnų paleidimą ir minkštą sustabdymą bei užtikrina tikslų padidinimo reguliuojamą išėjimą.

TEA19162T naudoja slėnio perjungimą arba nulinės įtampos perjungimą, kad sumažintų perjungimo nuostolius, palaiko dažnio ribojimą, kad sumažintų perjungimo nuostolius, ir palaiko serijos režimą, kad sumažintų energijos suvartojimą. Supakuota į SO8.

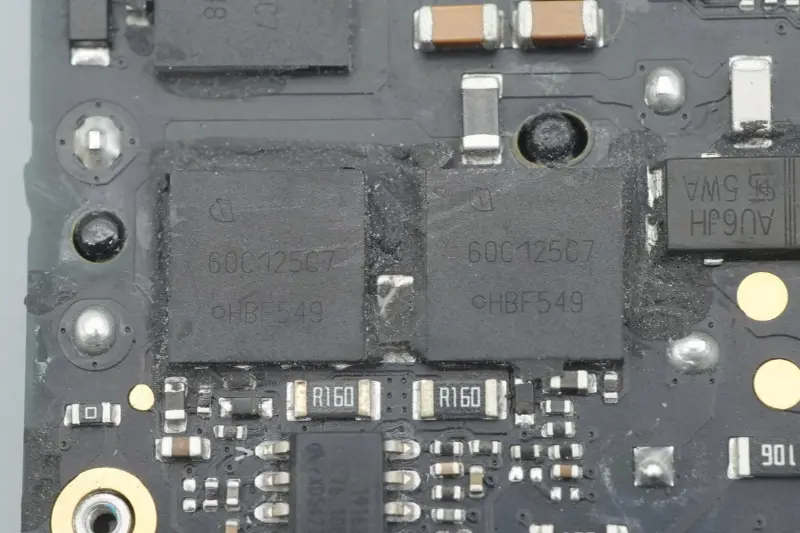

PFC jungiklio vamzdelis yra iš Infineon, pažymėtas 60C125C7, supakuotas VSON-4.

Iš arti PFC stiprinimo induktoriaus.

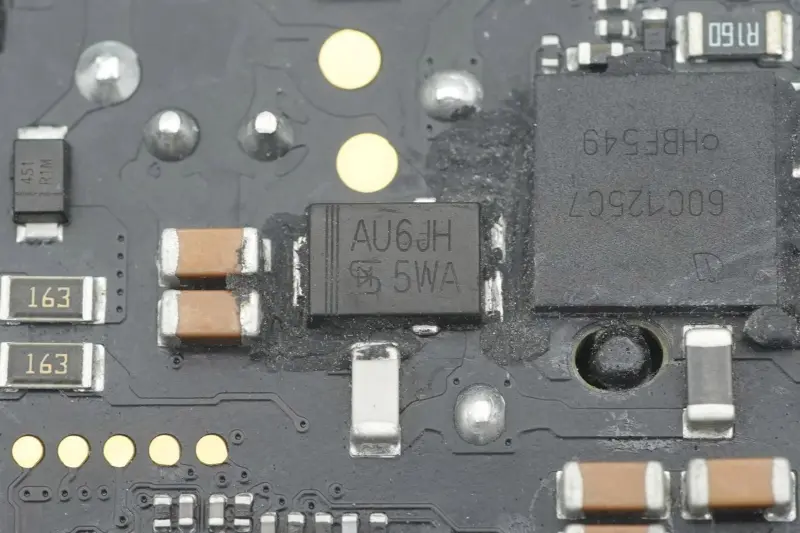

PFC lygintuvo diodas yra iš Taiwan Semiconductor, modelio TUAU6JH, greito atkūrimo diodas su 600V 6A specifikacija, supakuotas į TO-277A.

Aukštos įtampos filtro elektrolitinis kondensatorius yra iš Rubycon, kurio specifikacija yra 450 V 82 μF.

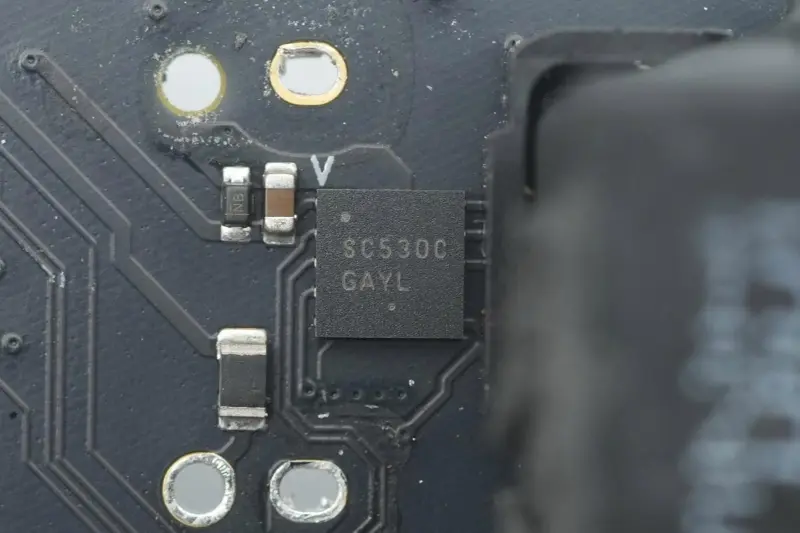

Infineon ir STMicroelectronics jungiklių vamzdžių tvarkyklė yra pritaikytas ON Semiconductor modelis, pažymėtas SC530C.

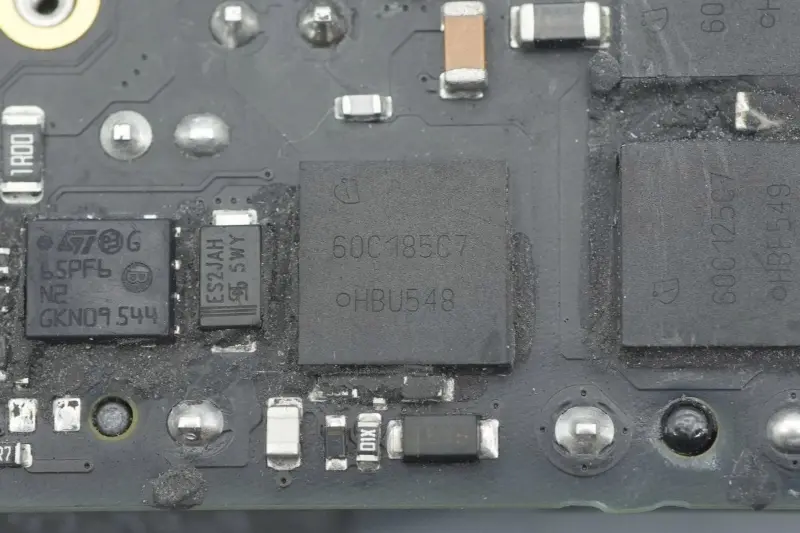

Individualizuotas MOS vamzdelis iš Infineon, pažymėtas 60C185C7, pritaikytas Apple modelis, supakuotas į VSON-4.

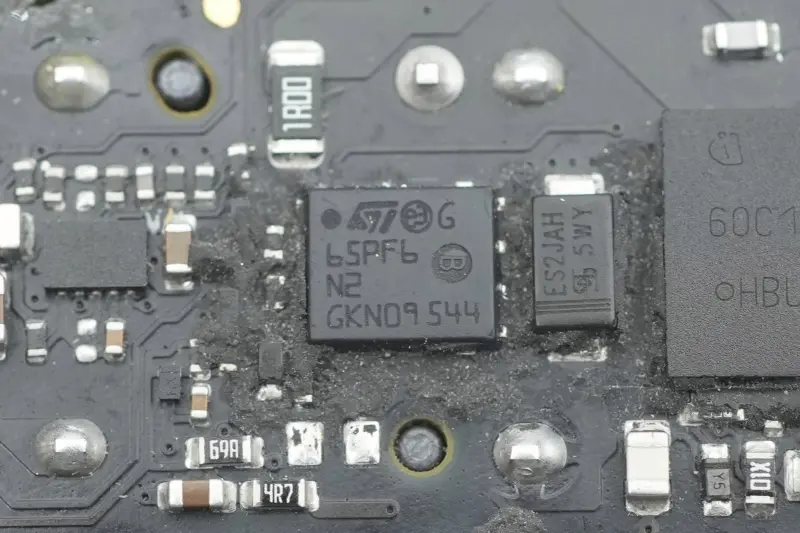

Kitas MOS vamzdelis yra iš STMicroelectronics, pažymėtas 65PF6N2, supakuotas PowerFLAT 5x6 HV.

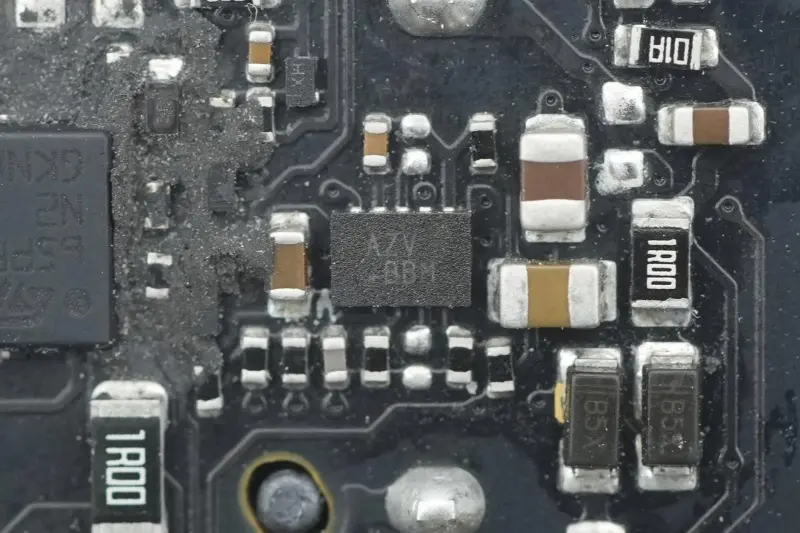

Lustas, pažymėtas AZV.

Srovės transformatorius, skirtas aptikti mažėjimo pakopos įėjimo srovę.

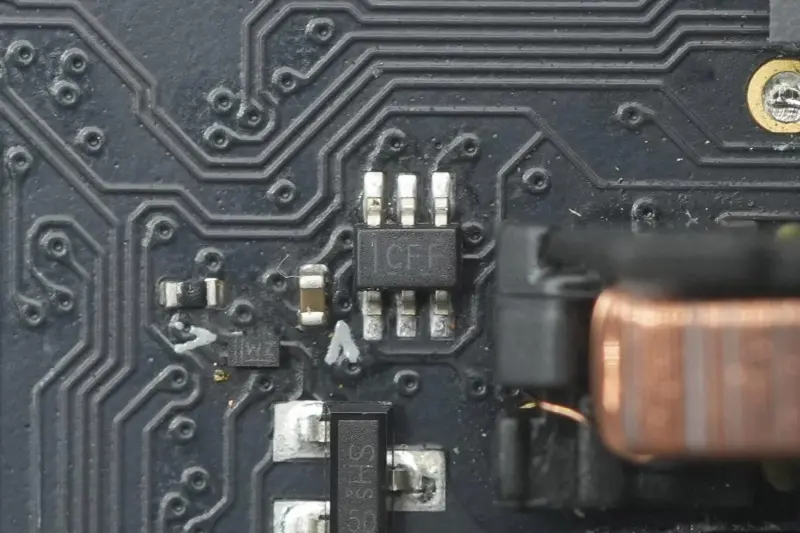

Dviejų kanalų 1,65–5,5 V keitiklis su Schmitt trigerio įvestimi yra iš Texas Instruments, pažymėtas CFF, modelis SN74LVC2G14, supakuotas į SC70.

Iš arti nuleidžiamo induktoriaus vaizdas.

Trečiojo plėvelės filtro kondensatoriaus specifikacija yra 1 μF 450 V.

Pagrindinis valdymo mikroschemos maitinimo kondensatorius taip pat yra iš Rubycon, kurio specifikacija yra 35 V 47 μF.

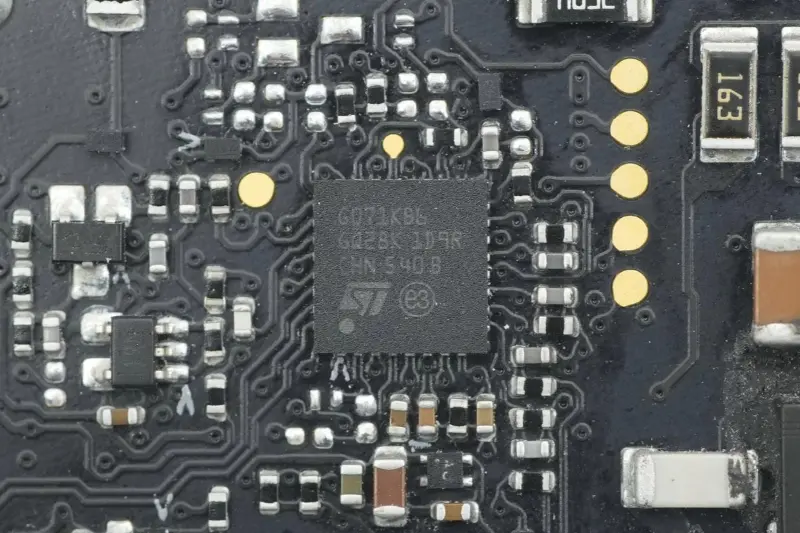

STMicroelectronics STM32G071KB M0 branduolio MCU, įmontuota 128K Flash, 36K RAM, pagrindinis dažnis 64MHz, supakuotas į UFQFPN32, naudojamas pirminiam maitinimo šaltinio valdymui.

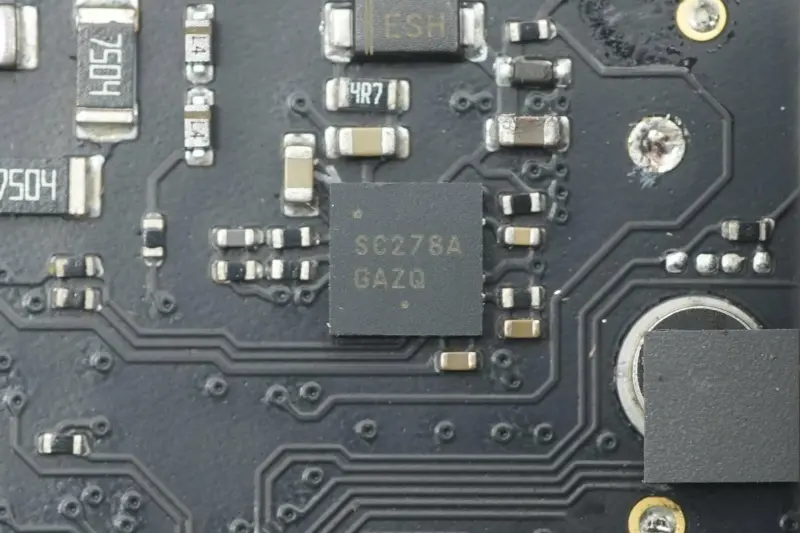

Dviejų LLC jungiklių vamzdžių tvarkyklė yra pritaikytas ON Semiconductor modelis, pažymėtas SC278A, supakuotas į DFN-10.

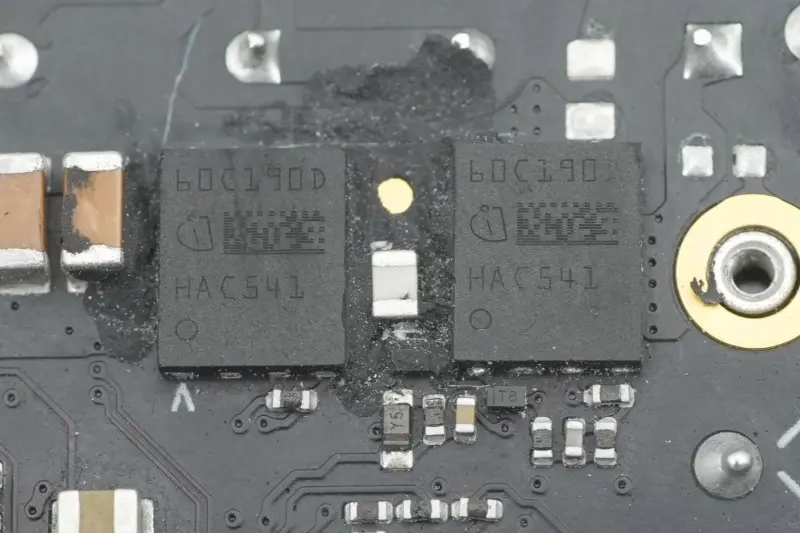

Du LLC jungiklių vamzdeliai yra iš Infineon, pažymėti 60C190D, pasirinktiniai Apple modeliai, supakuoti į TSON-8-6.

Du rezonansiniai kondensatoriai yra iš VISHAY.

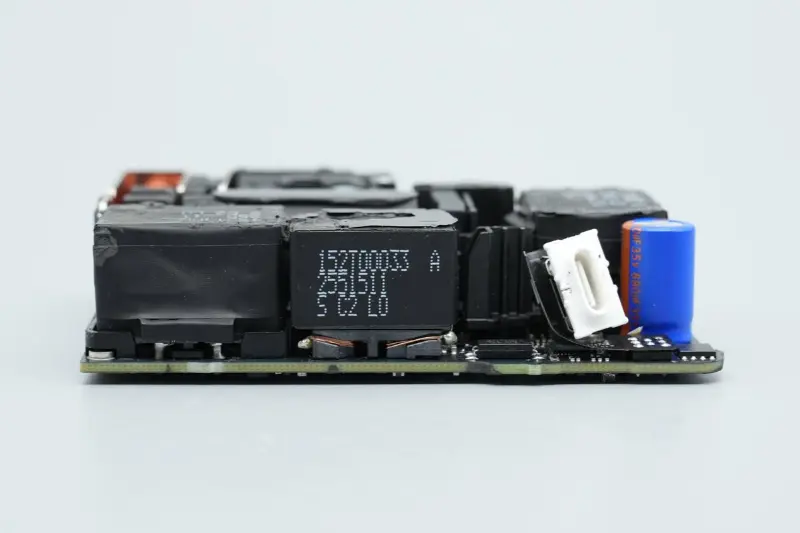

Vienoje išėjimo galo pusėje sumontuotas transformatorius, optronas, išėjimo filtro kondensatorius, protokolo lustas ir VBUS jungiklio vamzdis.

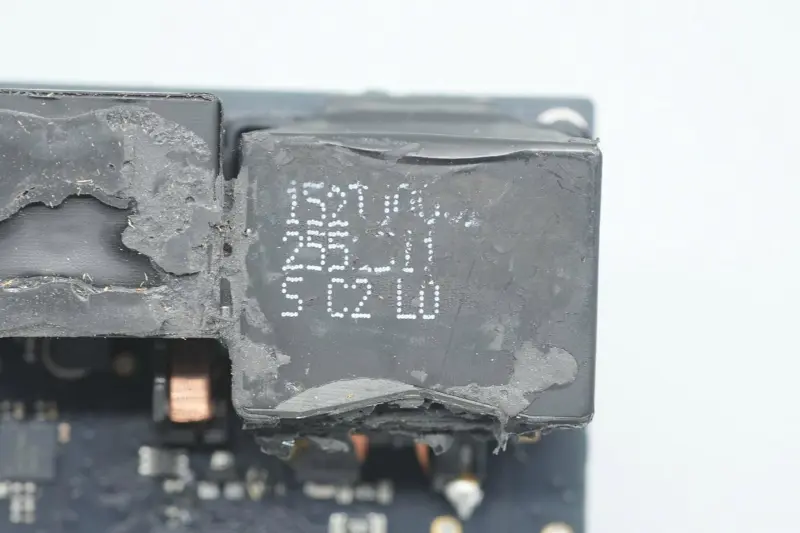

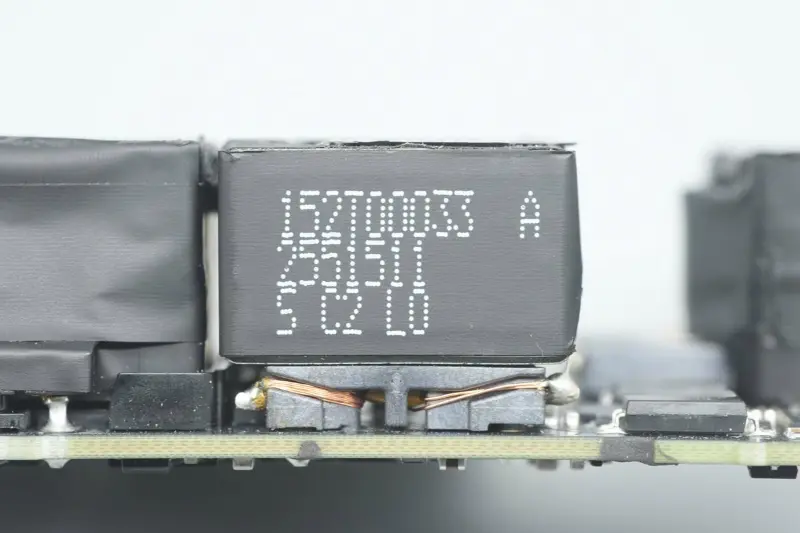

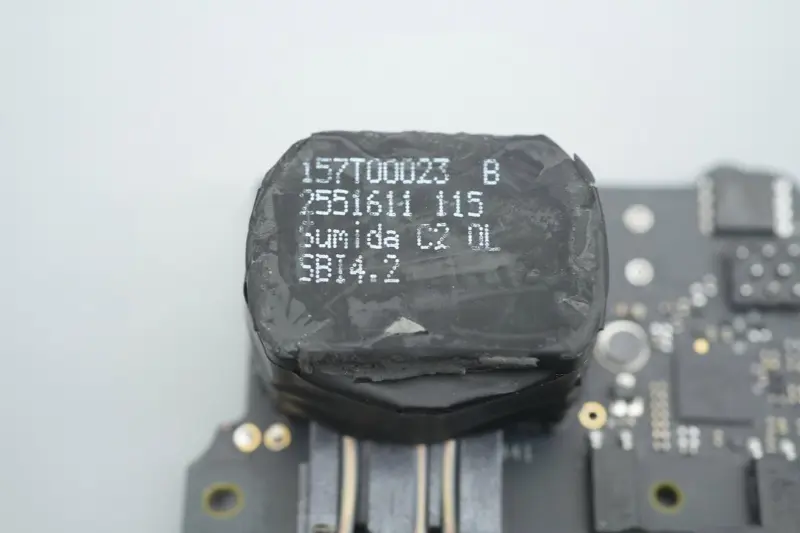

Transformatorių tiekia Sumida.

Du juodi Y kondensatoriai naudojami apsaugai nuo trukdžių.

Iš arti dviejų optronų, naudojamų grįžtamojo ryšio išėjimo įtampai ir grandinės apsaugai.

Trečiojo Y kondensatoriaus vaizdas iš arti.

Sumažinamas keitiklis, skirtas maitinti sinchroninio ištaisymo valdiklį.

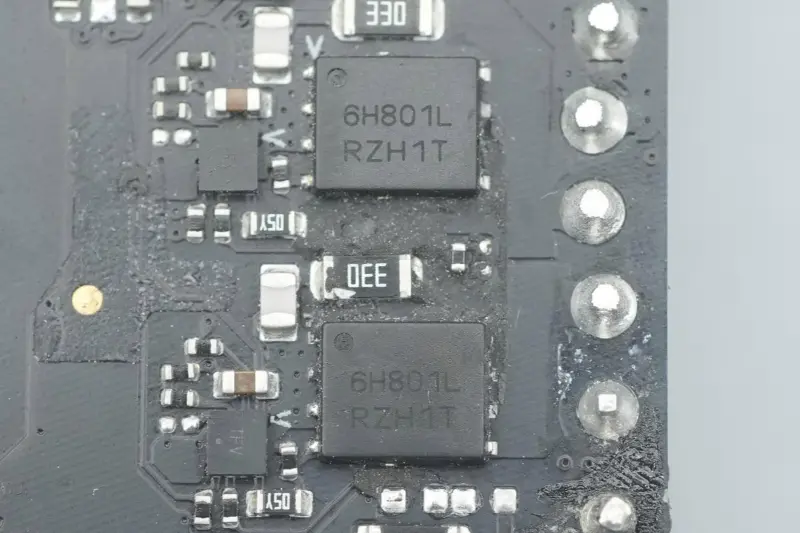

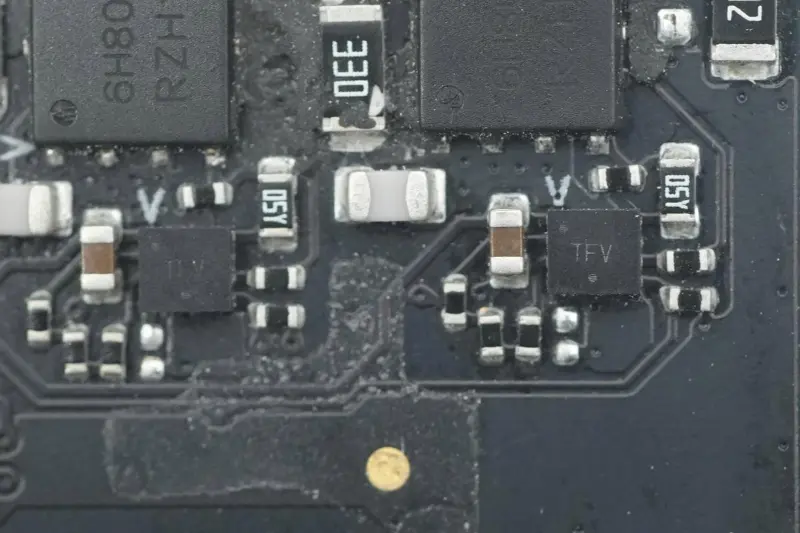

Du pasirinktinio modelio sinchroninio ištaisymo valdikliai yra iš ON Semiconductor, pažymėti TFV, supakuoti į WDFN8.

Sinchroninis lygintuvo vamzdis yra iš ON Semiconductor, modelis NTMFS6H801NL, NMOS vamzdis, atlaiko 80 V įtampą, įjungimo varža 2,7 mΩ, supakuota į DFN5.

Išėjimo filtro kondensatorius yra iš Lelon.

Kondensatoriaus specifikacija yra 35 V 680 μF.

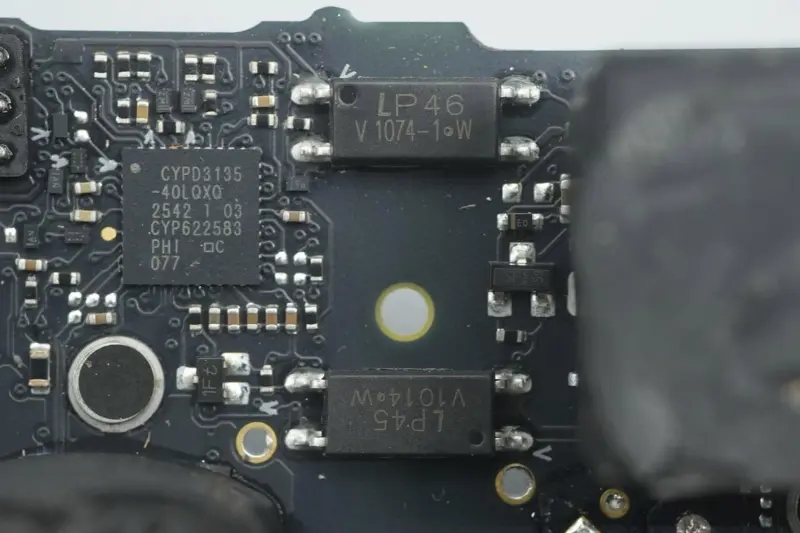

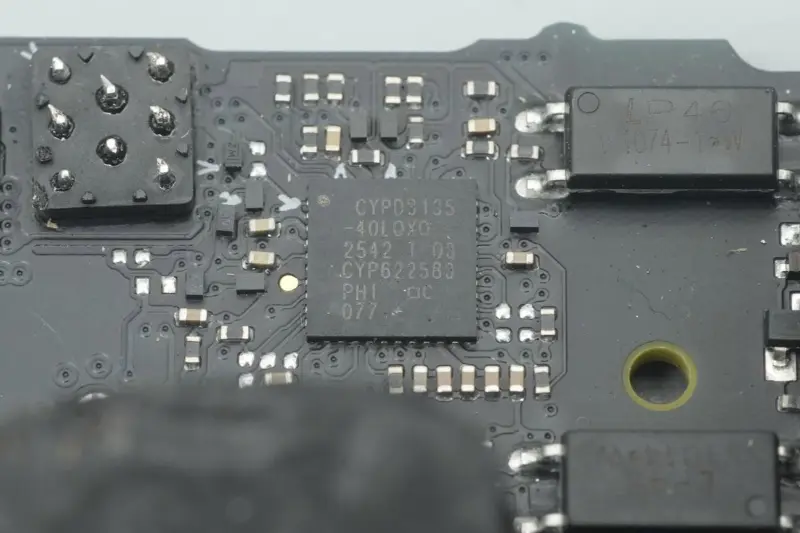

Protokolo lustas naudoja „Infineon CYPD3135“, pirmąjį pramonėje USB PD3.1 greitojo įkrovimo protokolo lustą, kurį „Apple“ tinkino „Infineon“.

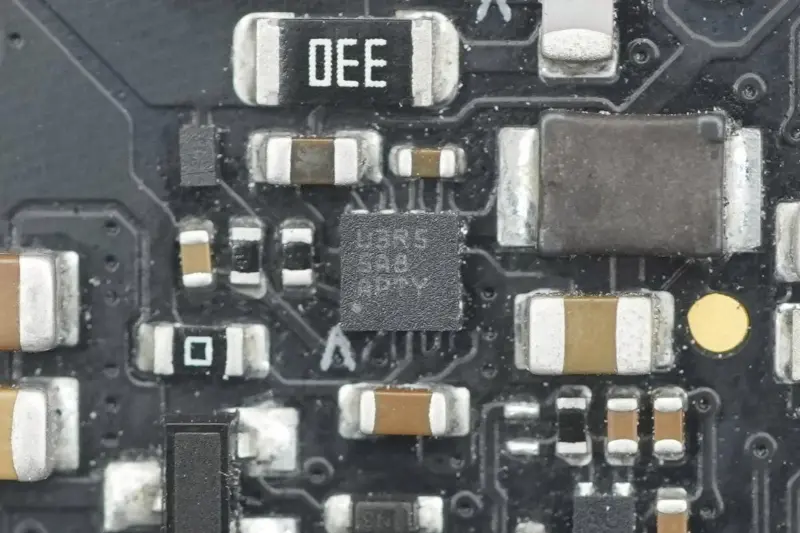

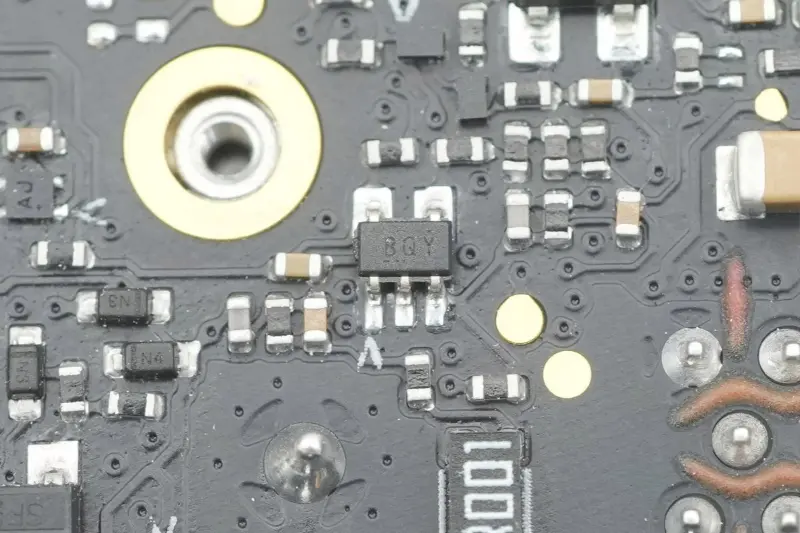

Išėjimo srovės aptikimo stiprintuvas.

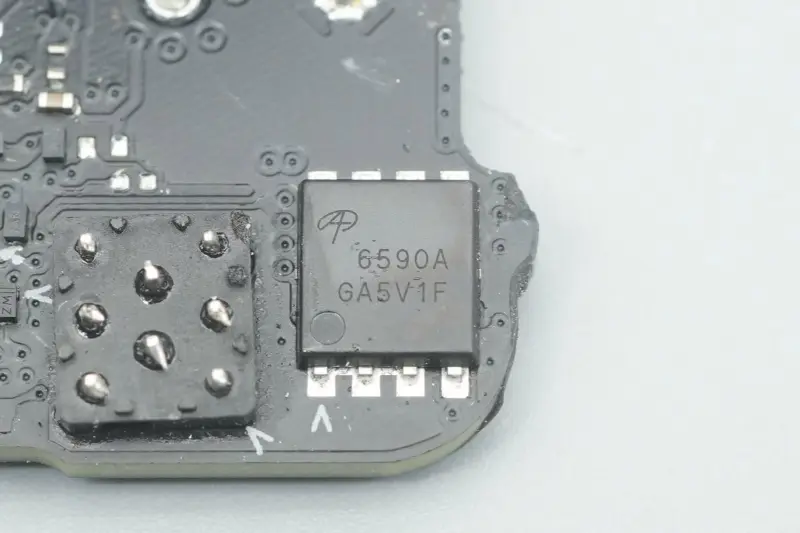

Išvesties VBUS jungiklio vamzdis yra iš AOS, modelis AON6590A, NMOS vamzdis, atlaiko 40 V įtampą, įjungimo varža 0,99 mΩ, supakuota į DFN5*6.

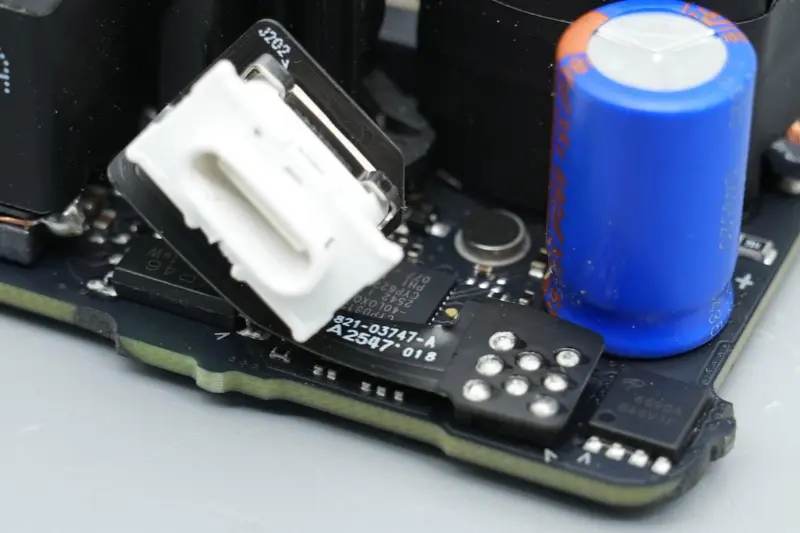

USB-C prievado lizdas yra prijungtas prie pagrindinės PCB per lanksčią plokštę.

USB-C prievado lizdo vaizdas iš arti.

Santrauka

Naujasis „Apple“ 140 W greitasis įkroviklis A3607 tęsia „Apple“ nuoseklią minimalistinio dizaino kalbą, o jo bendra išvaizda ir dydis labai atitinka ankstesnės kartos A2452. Tačiau yra keletas detalių skirtumų: prie nuimamo kaiščio modulio lizdo pridedamas metalinis segtukas pagalbiniam fiksavimui.

Kalbant apie našumą, jis tarnauja kaip pavyzdinis naujos kartos „Apple“ įrenginių maitinimo šaltinis, tačiau puikiai suderinamas su ankstesniais senais modeliais, užtikrina greitą įrenginių įkrovimą iki 140 W PD3.1.

Įkroviklis vis dar naudoja didelio efektyvumo PFC + LLC + sinchroninio mažinimo architektūrą, kompaktišką bendrą išdėstymą ir tvirtą šilumos išsklaidymo dizainą. Kalbant apie pagrindinius komponentus, atsižvelgiant į tai, kad valdikliai vis dar yra to paties numerio NXP, STMicroelectronics, ON Semiconductor ir Infineon lustai, maitinimo įrenginiai yra beveik suvienodinti kaip pasirinktiniai Infineon produktai, todėl bendras sprendimas bus intensyvesnis ir labiau pritaikytas, o energijos vartojimo efektyvumas tikimasi dar labiau pagerinti.
