Kaip veikia perjungiamasis maitinimo šaltinis ir kodėl tai yra šiuolaikinių elektros energijos sistemų pagrindas

A perjungimo maitinimo šaltinisvaidina svarbų vaidmenį beveik visose šiuolaikinėse elektroninėse sistemose, nuo plataus vartojimo elektronikos iki pramoninės automatikos ir medicinos įrangos. Šiame straipsnyje pateikiamas išsamus, profesionalus paaiškinimas, kaip veikia perjungimo maitinimo šaltinis, kodėl jis pranoksta tradicinius linijinius maitinimo šaltinius ir kaip pasirinkti tinkamą sprendimą įvairioms programoms. Remiantis realia inžinerijos praktika ir pramonės standartais, šiame vadove taip pat nagrinėjamas efektyvumas, topologijos tipai, saugos aspektai ir ilgalaikis patikimumas. Šio straipsnio pabaigoje skaitytojai visapusiškai supras perjungimo maitinimo technologiją ir kodėl tokios įmonės kaipStarwellir toliau diegti naujoves šioje svarbioje srityje.

Turinys

1. Kas yra perjungimo maitinimo šaltinis?
2. Kaip veikia perjungiamas maitinimo šaltinis?
3. Kodėl perjungiamasis maitinimo šaltinis yra efektyvesnis?
4. Pagrindiniai perjungiamųjų maitinimo šaltinių topologijų tipai
5. Pagrindiniai komponentai perjungiamojo maitinimo šaltinio viduje
6. Perjungiamas maitinimo šaltinis prieš linijinį maitinimo šaltinį
7. Kaip pasirinkti tinkamą perjungiamąjį maitinimo šaltinį
8. Pramoniniai ir komerciniai pritaikymai
9. Patikimumo, saugos ir atitikties standartai
10. Ateities perjungiamojo maitinimo šaltinio dizaino tendencijos
11. Dažnai užduodami klausimai

1. Kas yra perjungimo maitinimo šaltinis?

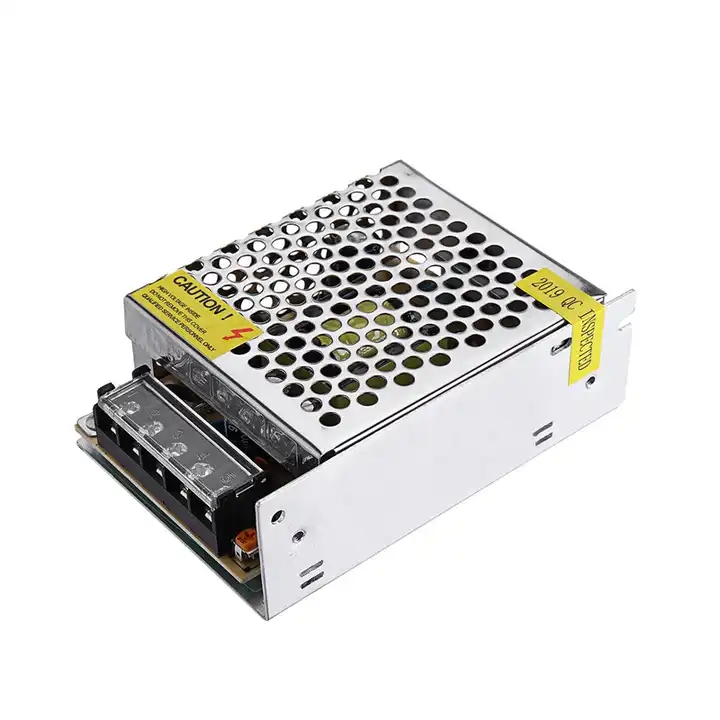

Perjungimo maitinimo šaltinis yra elektroninis galios konvertavimo įtaisas, efektyviai paverčiantis elektros energiją iš vieno įtampos lygio į kitą, naudodamas aukšto dažnio perjungimo būdus. Skirtingai nuo linijinių maitinimo šaltinių, kurie išsklaido energijos perteklių kaip šilumą, perjungimo maitinimo šaltinis greitai įjungia ir išjungia tranzistorius, reguliuodamas išėjimo įtampą su minimaliais energijos nuostoliais.

Šiandien perjungimo maitinimo šaltinis tapo numatytuoju daugelio elektroninių sistemų pasirinkimu dėl savo kompaktiško dydžio, didelio efektyvumo ir pritaikymo įvairioms įvesties įtampoms. Pagal pramonės praktiką, nurodytą gamintojų, tokių kaipStarwell, modernūs perjungimo maitinimo šaltiniai yra sukurti taip, kad atitiktų griežtus veikimo, saugos ir aplinkosaugos standartus.

2. Kaip veikia perjungiamas maitinimo šaltinis?

Iš esmės perjungimo maitinimo šaltinis paverčia gaunamą kintamosios srovės arba nuolatinės srovės maitinimą aukšto dažnio signalu. Tada šis signalas transformuojamas, ištaisomas ir filtruojamas, kad būtų sukurta stabili nuolatinės srovės išėjimo įtampa.

• Įvesties ištaisymas konvertuoja kintamąją srovę į DC.
• Aukšto dažnio perjungimo tranzistoriai sumažina nuolatinę įtampą.
• Transformatorius reguliuoja įtampos lygį.
• Išvesties lygintuvai ir filtrai išlygina signalą.
• Grįžtamojo ryšio valdymas reguliuoja įtampos tikslumą.

Kadangi perjungimas vyksta aukštu dažniu, komponentai, tokie kaip transformatoriai ir induktoriai, gali būti žymiai mažesni, todėl perjungimo maitinimo šaltinis idealiai tinka kompaktiškoms konstrukcijoms.

3. Kodėl perjungiamasis maitinimo šaltinis yra efektyvesnis?

Efektyvumas yra vienas iš labiausiai įtikinamų perjungiamojo maitinimo šaltinio privalumų. Tradicinės linijinės konstrukcijos eikvoja energiją kaip šilumą, o perjungiant maitinimo šaltinius tranzistorius veikia visiškai įjungtais arba visiškai išjungtais būsenomis, taip smarkiai sumažinant galios išsklaijimą.

4. Pagrindiniai perjungiamojo maitinimo šaltinio topologijų tipai

Skirtingoms programoms reikalingos skirtingos perjungiamojo maitinimo šaltinio topologijos. Dažniausiai yra:

1. Buck konverteris– Sumažina įtampą.
2. Boost Converter– Pakelia įtampą.
3. Buck-Boost konverteris- Gali padidinti arba sumažinti įtampą.
4. Flyback konverteris– Plačiai naudojamas mažos ir vidutinės galios įrenginiuose.
5. Pirmyn keitiklis– Tinka didesniems galios lygiams.

Tinkamos topologijos pasirinkimas užtikrina, kad perjungimo maitinimo šaltinis užtikrins optimalų našumą ir ilgalaikį stabilumą.

5. Pagrindiniai komponentai perjungiamojo maitinimo šaltinio viduje

Kiekviename perjungiamajame maitinimo šaltinyje yra keli svarbūs komponentai, kurie veikia kartu:

• Maitinimo MOSFET arba IGBT
• Aukšto dažnio transformatoriai
• Valdymo IC
• Kondensatoriai ir induktoriai
• Apsaugos grandinės

Labai svarbu pasirinkti aukštos kokybės komponentus. Gamintojai, tokie kaip Starwell, sutelkia dėmesį į griežtą komponentų patvirtinimą, kad užtikrintų patikimumą sudėtingose ​​​​aplinkose.

6. Perjungiamas maitinimo šaltinis ir linijinis maitinimo šaltinis

Nors linijiniai maitinimo šaltiniai vis dar turi nišą, perjungiamieji maitinimo šaltiniai dominuoja šiuolaikiniuose modeliuose dėl:

• Didesnis efektyvumas
• Mažesnės veiklos sąnaudos
• Platesnis įėjimo įtampos diapazonas
• Geresnis šiluminis našumas

Tokiose srityse kaip pramoninė automatika ar LED apšvietimas, perjungimo maitinimo šaltinis dažnai yra vienintelis praktiškas pasirinkimas.

7. Kaip pasirinkti tinkamą perjungimo maitinimo šaltinį

Norint pasirinkti tinkamą perjungimo maitinimo šaltinį, reikia įvertinti:

1. Įėjimo įtampos diapazonas
2. Išėjimo įtampa ir srovė
3. Efektyvumo reikalavimai
4. Aplinkos sąlygos
5. Saugos sertifikatai

Patikimas tiekėjas, turintis įrodytos inžinerinės patirties, gali supaprastinti šį procesą ir sumažinti projektavimo riziką.

8. Pramoniniai ir komerciniai pritaikymai

Perjungimo maitinimo šaltinis naudojamas įvairiose pramonės šakose:

• Pramoninės valdymo sistemos
• Medicininė įranga
• Telekomunikacijos
• LED apšvietimas
• Buitinė elektronika

Kiekviena programa reikalauja specifinių veikimo charakteristikų, todėl pritaikymas yra svarbus veiksnys.

9. Patikimumo, saugos ir atitikties standartai

Patikimas perjungimo maitinimo šaltinis turi atitikti tarptautinius standartus, tokius kaip UL, CE ir IEC. Apsaugos funkcijos, tokios kaip per didelė įtampa, per didelė srovė ir apsauga nuo trumpojo jungimo, yra būtinos sistemos saugumui.

Tokios įmonės kaip „Starwell“ kuria perjungiamuosius maitinimo šaltinius, atsižvelgdamos į ilgą tarnavimo laiką ir visuotinį atitiktį.

10. Perjungiamojo maitinimo šaltinio projektavimo ateities tendencijos

Perjungiamos maitinimo technologijos ateitis sutelkta į:

• Didesnis galios tankis
• Plataus diapazono puslaidininkiai (SiC, GaN)
• Išmanusis skaitmeninis valdymas
• Patobulinti energijos vartojimo efektyvumo standartai

Šios tendencijos dar labiau sustiprins perjungimo maitinimo šaltinį kaip šiuolaikinių elektros energijos sistemų pagrindą.

Dažnai užduodami klausimai (DUK)

1 klausimas: kuo perjungiamasis maitinimo šaltinis skiriasi nuo kitų maitinimo šaltinių?

Perjungiamas maitinimo šaltinis naudoja aukšto dažnio perjungimą įtampai reguliuoti, todėl yra didesnis efektyvumas ir mažesnis dydis.

2 klausimas: ar perjungiamieji maitinimo šaltiniai tinka jautriai elektronikai?

Taip, naudojant tinkamą filtravimą ir dizainą, perjungimo maitinimo šaltinis gali užtikrinti stabilų ir mažai triukšmingą išvestį.

3 klausimas: kiek laiko paprastai veikia perjungimo maitinimo šaltinis?

Naudojant kokybiškus komponentus ir tinkamą šilumos valdymą, perjungimo maitinimo šaltinis gali patikimai veikti daugelį metų.

Jei ieškote patikimo, efektyvaus ir profesionaliai sukurto perjungiamojo maitinimo sprendimo, darbas su patyrusiu gamintoju yra labai svarbus. Starwell siūlo platų patikrintų dizainų asortimentą, paremtą technine patirtimi ir pasauliniais sertifikatais. Norėdami ištirti pritaikytus sprendimus arba paprašyti techninės pagalbos, prašomesusisiekite su mumisšiandien ir žengti kitą žingsnį užtikrinant savo sistemų maitinimą.
