Kaip PoE purkštukas tiekia maitinimą ir tinklą kameroms

Ankstyvas saugumo stebėjimo įrangos PoE purkštukų tiekimo schemos kūrimas ir vėlesnis konstravimas yra glaudžiai susiję. Ypač vėlesniame statybos etape reikia visiškai suprasti PoE kamerų ir PoE maitinimo modulių specifikacijas, charakteristikas ir susijusius protokolus. Tik tokiu būdu galime užtikrinti, kad stebėjimo projektas bus atliktas efektyviai ir už mažą kainą. Kaip PoE maitinimo modulis maitina stebėjimo kamerą ir užtikrina tinklą?

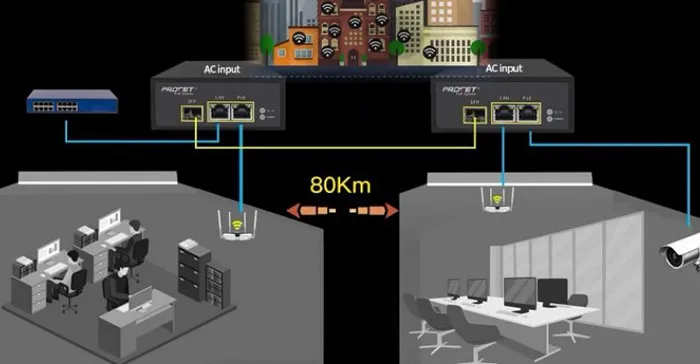

PoE maitinimo šaltiniui reikalingas tik vienas tinklo kabelis, kad tuo pačiu metu būtų tiekiamas maitinimas ir tinklo perdavimas į AP (PoE kameros, belaidė AP ir kita įranga). Apsaugos stebėjimo sistemoje įdiegtas tinklo PoE maitinimo sprendimas (išsamią informaciją žr. toliau pateiktame paveikslėlyje), todėl nereikia diegti kištukinio lizdo ir diegti maitinimo laidą. ir tt, taip sutaupant laiko sąnaudas, tinklo diegimo kaštus, įrengimo darbo sąnaudas, o vėliau ir priežiūros kaštus ir tt Kuo daugiau tinkle naudojama PoE injektoriumi maitinamų įrenginių, tuo šis laiko ir sąnaudų pranašumas tampa akivaizdesnis.

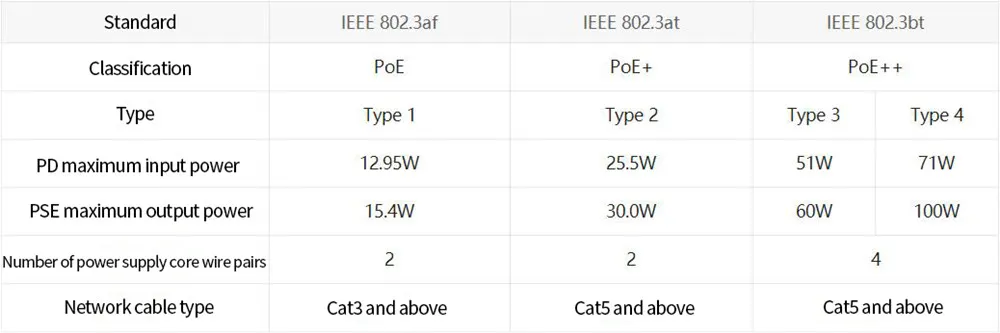

Yra tik trys PoE purkštukų tiekimo modulių standartai. IEEE802.3af maitinimo šaltinio galia yra 15,4 W/at. Maitinimo galia 30W/bt. Maitinimo šaltinio galia yra 90 W (daugiau informacijos rasite paveikslėlyje žemiau). Kaip suderinti PoE maitinimo šaltinį ir PoE maitinimo priėmimą (PoE kamera)? Pavyzdžiui:

1. Kai PoE kameros galia yra 10 W, galite pasirinkti IEEE802.3af PoE maitinimo modulį;

2. Kai PoE kameros galia yra 20 W, turite pasirinkti IEEE802.3802.3at PoE maitinimo modulį;

3. Reikėtų pažymėti, kad 802.3at standartas yra suderinamas su 802.3af standartu, todėl kai PoE kamera yra 802.3af standarto, galite pasirinkti 802.3af arba standartinį PoE maitinimo modulį.

802.3bt standartas yra suderinamas su 802.3at ir 802.3af.
