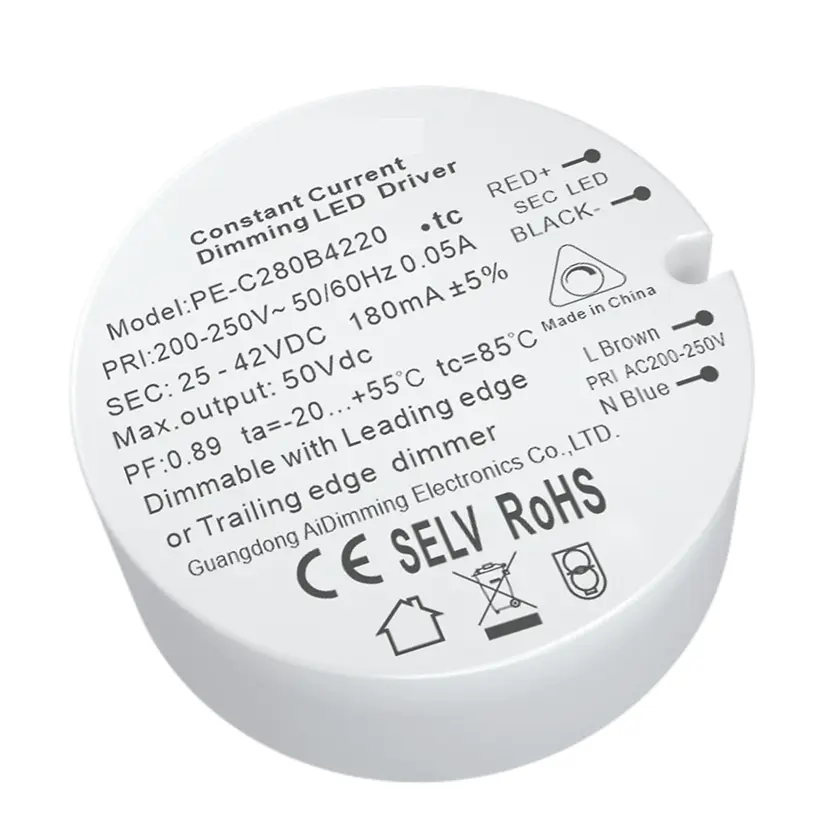

8,4 W nuolatinės srovės Triac pritemdoma LED tvarkyklė

PE-C280 yra viena iš 8,4 W nuolatinės srovės pritemdomų šviesos diodų tvarkyklių, kuriuos sukūrė Kinijos gamintojas Starwell, pasižymintis dideliu galios koeficientu, dideliu efektyvumu, dideliu tikslumu, naudojant veiksmingą stabilų mažo nuostolio jungiklio valdymo lustą ir didelio našumo komponentus, todėl jis pasižymi mažu triukšmu, ilgaamžiškumu ir kitomis charakteristikomis. Vairuotojas naudoja silikagelio technologiją, galinčią išlaikyti aukštą šilumos laidumo technologiją, 5 °C.

Siųsti užklausą

Kaip profesionalus gamintojas, „Starwell“ norėtų jums pasiūlyti aukštos kokybės 8,4 W nuolatinės srovės pritemdomą šviesos diodų tvarkyklę, tinkančią RPC MOSFET ir FPC TRAIC reguliatoriams.

Specifikacija

Modelis		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
IŠVADA	Išėjimo įtampa	12-24Vdc	25-42Vdc	2,5-6Vdc	6-12Vdc	12-24Vdc
	Maksimali išėjimo įtampa	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Neapkrovos išėjimo įtampa	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Išėjimo srovė	350 mA	200 mA	700 mA	700 mA	300 mA
	Išėjimo galia	4,2W ~ 8,4W	5W ~ 8,4W	1,75 W ~ 4,2 W	4,2W ~ 8,4W	3,6 W ~ 7,2 W
	Stroboskopo lygis	Apatinis mirgėjimas (8 %)
	Pritemdymo diapazonas	2-100%
	PWM pritemdymo dažnis
	Dabartinis tikslumas	±5 %
	Ripple & Noise	=500mv p-p
ĮVESTIS	Pritemdymo sąsaja	Triac priekinis kraštas/Traling briauna
	Įvesties įtampos diapazonas	200-250Vac
	Dažnis	50/60Hz
	Įvesties srovė	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Galios koeficientas	PF> 0,9 (esant pilnai apkrovai)	PF>0,9 (esant pilnai apkrovai)	PF> 0,88 (esant pilnai apkrovai)	PF>0,88 (esant pilnai apkrovai)	PF>0,88 (esant pilnai apkrovai)
	THD	230Vac@THD <20 % (esant pilnai apkrovai)
	Efektyvumas (tip.)	77 %	79 %	77 %	77 %	77 %
	Įsiveržimo srovė (tip.)	Šaltas paleidimas0,8A	Šaltas paleidimas0,8A	Šaltas paleidimas 1.54A	Šaltas paleidimas0,8A	Šaltas paleidimas0,8A
	Anti Surge	L-N: 1,5kV
	Nuotėkio srovė	<0,25mA/230Vac
APLINKA	Darbinė temperatūra	tc: 55°C tc: 85°C
	Darbinė drėgmė	20 ~ 95 % RH, nekondensuojantis
	Laikymo temperatūra, drėgmė	-40 ~ 80°C, 10~95 % RH
	Temp. Koeficientas	±0,03 %/°C(0-50)°C
	Vibracija	10~500Hz, 2G 12min./1ciklas, laikotarpis 72min. kiekvienas išilgai X, Y, Z ašių.
APSAUGA	Apsauga nuo perkaitimo	Sumanus išėjimo srovės reguliavimas arba išjungimas, jei PCB temperatūra ≥110°C, automatiškai atsistato.
	Apsauga nuo perkrovos	Išjunkite išvestį, kai vardinė galia ≥102%, automatiškai atsistato.
	Trumpojo jungimo apsauga	Automatiškai išsijungia, jei įvyksta trumpasis jungimas, automatiškai atsistato.
	Apsauga nuo apkrovos	Išjunkite išvestį, jei nėra apkrovos, automatiškai atsistato, kai apkrova grįžta į normalią.
SAUGA IR EMC	Atlaikyti įtampą	I/P-O/P: 3750Vac
	Atsparumas izoliacijai	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Saugos standartai	IEC/EN61347-1, IEC/EN61347-2-13
	EMC emisija	EN55015, EN61000-3-2 C klasė, IEC61000-3-3
	EMC atsparumas	EN61000-4-2,3,4,5,6,8,11, EN61547
	Stroboskopo bandymo standartas	IEEE 1789
KITI	Matmenys	43,2 × 0,5 mm (D × A)
	Pakavimas	ANT maišelio
	Svoris (G.W.)	42g±5g

Sąskaitos faktūros:

● LED fazinio apšvietimo reguliatorius, pritemdymo diapazonas 2–100 %

● Tinka RPC MOSFET ir FPC TRAIC reguliatoriams

● Aktyvus PFC

● Apsaugos priemonės: trumpasis jungimas / per didelė įtampa / per didelė srovė

● Silikagelio šilumos laidumo technologija, natūralus šaltas vėjas

● Itin mažas tūris

● Tinka LED namų apšvietimui ir komerciniam apšvietimui

● Saugus apsaugos nuo apkrovos įtaisas

● Ekonomiškas ir patogus montavimas

● atitikti pasaulinius apšvietimo įrangos saugos standartus

● II apsaugos klasė

● Trejų metų garantija

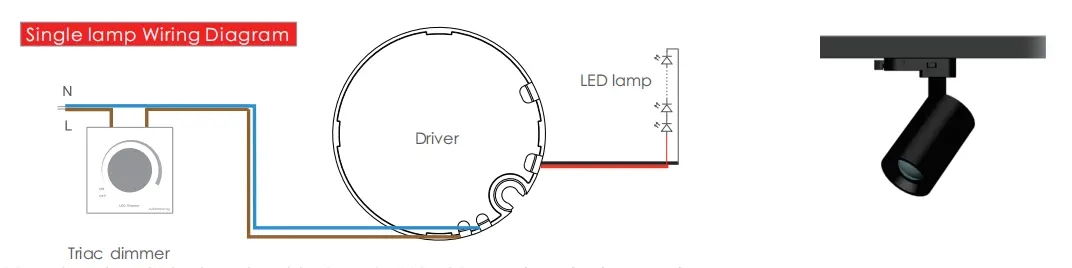

Sujungimo schema:

Laidai:

Išvesties laidas: 20AWG raudonas ir juodas PVC kabelis, ilgis 200–230 mm, vielos pašalinimo reikalavimas: 5–7 mm

Įvesties laidas: 20 AW ruda mėlyna VDE dviguba izoliacija laidas, ilgis 150–160 mm, laido pašalinimo reikalavimas: 5–7 mm

Vadovavimo naudojimas:

1. Atkreipkite dėmesį į įvesties ir išvesties skirtumą, tinkamai prijunkite, tada įjunkite

2. Pirmiausia prijunkite nuolatinės srovės išvesties apkrovą, patikrinę atidarykite maitinimo šaltinį; esant pastovios srovės režimui, jei maitinimas įjungtas, išjunkite maitinimą ir negalėsite prijungti šviesos diodo tol, kol išėjimo išleidimo metu sukaupta elektros energija, kitaip ji gali sugadinti šviesos diodą;

3. Šio tipo maitinimo šaltinis yra tik LED lempų ir žibintų naudojimas, įvesties įtampos diapazonas yra 200–250 V, šilumos izoliacinė medvilnė ir kiti gaminio šilumos išsklaidymą trukdantys daiktai, kurie atitinka gaminį esant nurodytai išėjimo įtampai, srovės diapazonui, naudojimo aplinkos temperatūra yra -20–45, o aplinkos temperatūra yra -20-45. šiam gaminiui suteikiama trijų metų nemokama garantija.

Nenormalios būklės ir atitinkami gydymo metodai:

1. LED lemputė nešviečia, kai pritemdymo tvarkyklė yra prijungta pirmą kartą, išjunkite kintamosios srovės įvestį ir patikrinkite taip:

a) Nesvarbu, ar nuolatinės srovės išvesties kontaktas yra blogas:

b) ar pakeistas nuolatinės srovės išvesties poliškumas, ar LED plokštė suvirinta priešingai;

c) Ar kintamosios srovės įvesties kontaktas yra blogas: patikrinkite pašalinę šiuos gedimus.

2. Įrenginys turi gerą ryšį, dega šviesos diodai, bet šviesos diodų šviestuvas, išjunkite kintamosios srovės įvestį, tada patikrinkite nuolatinės srovės išvestį.

a) perkrova.pagal apkrovą.

b) nesvarbu, ar parametrai ir faktiniai parametrai sutampa.

3. Labai susisiekite su mumis, jei turite klausimų dėl naudojimo, mes pasistengsime išspręsti problemas su jumis.
