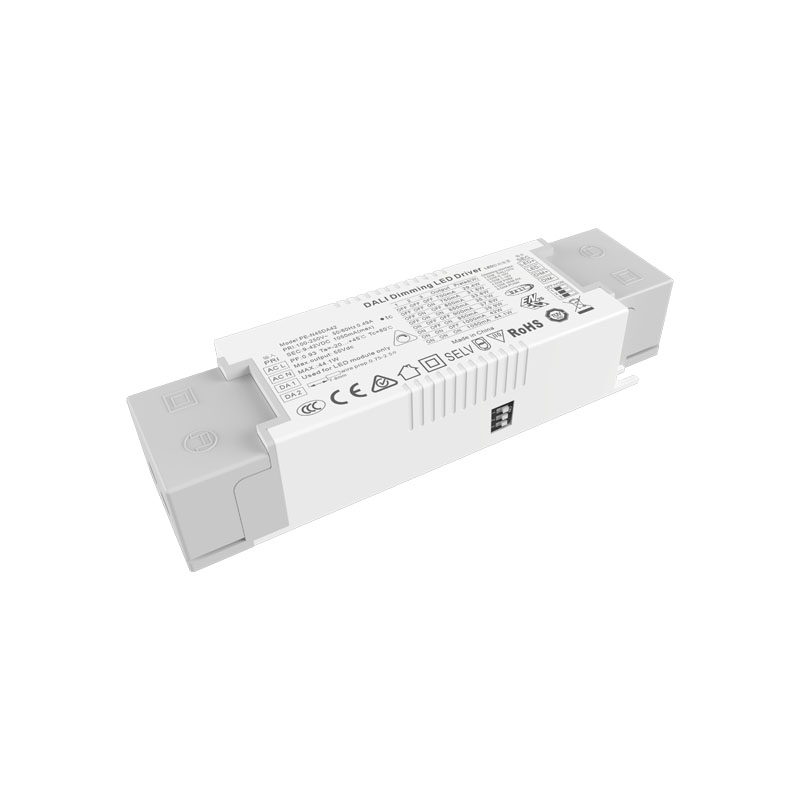

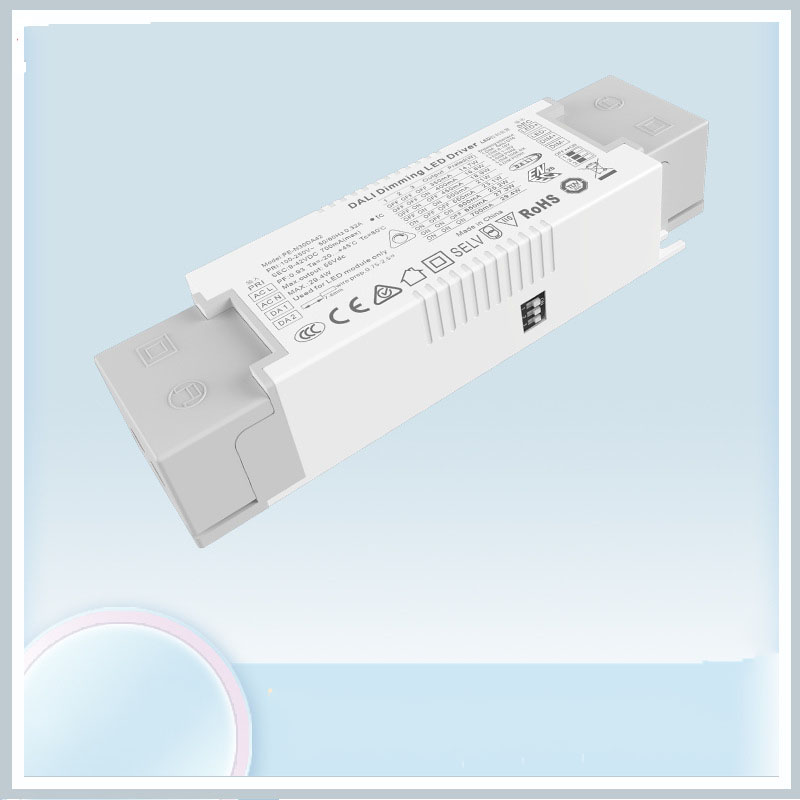

30 W nuolatinės srovės DALI pritemdoma LED tvarkyklė

Vienas iš Kinijos 30 W nuolatinės srovės DALI pritemdomų LED tvarkyklių gamintojų, siūlantis puikią kokybę už konkurencingą kainą, yra STARWELL. Nedvejodami susisiekite.

„DALI Dimming LED Driver“ yra viena iš mano įmonės sukurtų nuolatinės srovės pritemdymo LED tvarkyklių, pasižyminčių dideliu galios koeficientu, dideliu efektyvumu, dideliu tikslumu, naudojant efektyvų stabilų mažo nuostolio jungiklio valdymo lustą ir didelio našumo komponentus, todėl jis turi mažą triukšmą, energijos taupymas, aplinkos apsauga, ilgas tarnavimo laikas ir kitos savybės.

PE-N30DA turi DALI/ Push/ 0-10V/1-10V/PWM/R DIM šešis pritemdymo būdus, naudokite DIP jungiklį, kad pakeistumėte pritemdymo funkciją, netrukdydami vienas kitam, neegzistuodami tuo pačiu metu.

Pritemdymo sąsaja:

1. DALI pritemdymas, naudokite standartinę DALI signalo sąsają. gali derėti su visa žymeklio DALI valdymo sistema.

2,0–10 V pritemdymas, naudokite standartinį 0–10 V / 100 K varžos / 10 V PWM pritemdymą.

30 W nuolatinės srovės DALI pritemdomos LED tvarkyklės savybės:

1. Integruota DALI/Push/0-10V/1-10V/PWM/R DIM standartinė pritemdymo sąsaja

2. Su PUSH funkcija realizuoti PUSH pritemdymą

3. Skaitmeninis valdymo išėjimas, nemirksi

4. Tarptautinis bendras kintamosios srovės įvestis 100-250V diapazonas

5. Apsaugos tipas: trumpasis jungimas / per didelė srovė / per didelė įtampa

6. Natūralus šaltas vėjas

7. Didelis gnybtas užrakintas varžtu

8. Ekonomiškas ir patogus montavimas

9. Atitikti pasaulinius apšvietimo įrangos saugos standartus

10. II apsaugos klasė

11. 5 metų garantija

12. TUV CE SAA ENEC sertifikatai

13. Dydis: 147,5*43*30mm

30 W nuolatinės srovės DALI pritemdomos LED tvarkyklės modelių sąrašas:

DALI nuolatinės srovės pritemdymas

30 W nuolatinės srovės DALI pritemdomos LED tvarkyklės taikymas:

DALI (Digital Addressable Lighting Interface) LED tvarkyklės naudojamos įvairiais atvejais. Štai keletas įprastų programų:

1. Komercinių pastatų apšvietimas

2. Švietimo įstaigos

3. Sveikatos priežiūros įstaigos

4. Svetingumo pramonė

5. Mažmeninės prekybos parduotuvės

6. Architektūrinis apšvietimas

7. Lauko apšvietimas

30 W nuolatinės srovės DALI pritemdomos LED tvarkyklės specifikacija:

Matmenys:

Etiketė:

LED srovės pasirinkimas:

DIP jungiklis greitam 8 pasirenkamų srovių pasirinkimui (žr. lentelę žemiau).

Nustačius srovę DIP jungikliu, išjunkite maitinimą ir įjunkite, kad nauja srovė būtų veiksminga.

Pvz. Šviesos diodas 3,2 V / vnt: 9-24 V gali maitinti 3-7 vnt LED nuosekliai, 9-42 V gali maitinti 3-12 vnt LED, didžiausias serijinių šviesos diodų skaičius priklausys nuo faktinės šviesos diodo įtampos.

DALI dim laidų schema:

0-10V dim laidų schema:

PUSH blykstės laidų schema:

Įjungimo / išjungimo valdymas: trumpas paspaudimas.

Laipsniškas pritemdymas: ilgai paspauskite. Kas antrą ilgą paspaudimą šviesos lygis pereina į priešingą pusę.

Pritemdymo atmintis: išjungiant ir vėl įjungiant ryškumas bus toks pat, kaip ir anksčiau.

Nenormalios būklės ir atitinkami gydymo metodai:

Skaitmeninė adresuojama apšvietimo sąsaja (DALI)

DALI pagalbinis įrenginys siųs duomenų tik pagrindinio įrenginio užklausas, ty priims komandų atsakymo režimą

Tame pačiame DALI tinkle yra daugiausia 64 pagalbiniai įrenginiai, kiekvienas įrenginys turi atskirą adresą (trumpą adresą), saugos įrenginys taip pat gali būti priskirtas tam tikrai grupei, o pagalbinis įrenginys gali priklausyti kitai grupei, gali egzistuoti saugos įrenginys iki 16 grupių vienu metu, kiekvienas padalinys gali nustatyti 16 scenarijų.

Pagrindinės DALI protokolo savybės

1) Asinchroninis nuoseklusis ryšys.

2) 1200 bodų sparta, naudojant Mančesterio kodavimo formatą.

3) Du diferencialinis signalas.

4) Aukštas lygis, kai diferencinė įtampa yra didesnė nei 9,5 V.

5) Žemas lygis, kai diferencinė įtampa yra mažesnė nei 6,5 V.

6) Pagrindinis blokas kontroliuoja ryšio procesą.

7) Viena DALI magistralė gali sujungti su 64 pagalbiniais įrenginiais.

8) Kiekvienas pagalbinis įrenginys gali būti adresuojamas atskirai.

DALI elektros specifikacija

Under the idle state, from machine unit method to control the bus：

1) Didelė išėjimo galia įprastu laiku, kad netrukdytų sulaikymo signalui.

2) Įprastu laiku išveskite mažai elektros energijos tiesiai į DALI magistralės trumpąjį jungimą.

3) DALI magistralės maksimali srovė 250 mA

4) Ne abipusis bendravimas tuo pačiu metu.

5) Perdavimo kabelis iki 300 metrų arba slėgio kritimas ne didesnis kaip 2v
