300W pastovios įtampos DALI LED tvarkyklė

300 W pastovios įtampos DALI LED tvarkyklė yra LED tvarkyklės tipas, specialiai sukurtas dirbti su LED apšvietimo sistemomis, kurioms reikalingas nuolatinės įtampos maitinimas. Jis suderinamas su DALI (skaitmeninio adresavimo apšvietimo sąsajos) valdymo protokolu, kuris leidžia skaitmeniniu būdu valdyti ir pritemdyti LED šviesas.

Siųsti užklausą

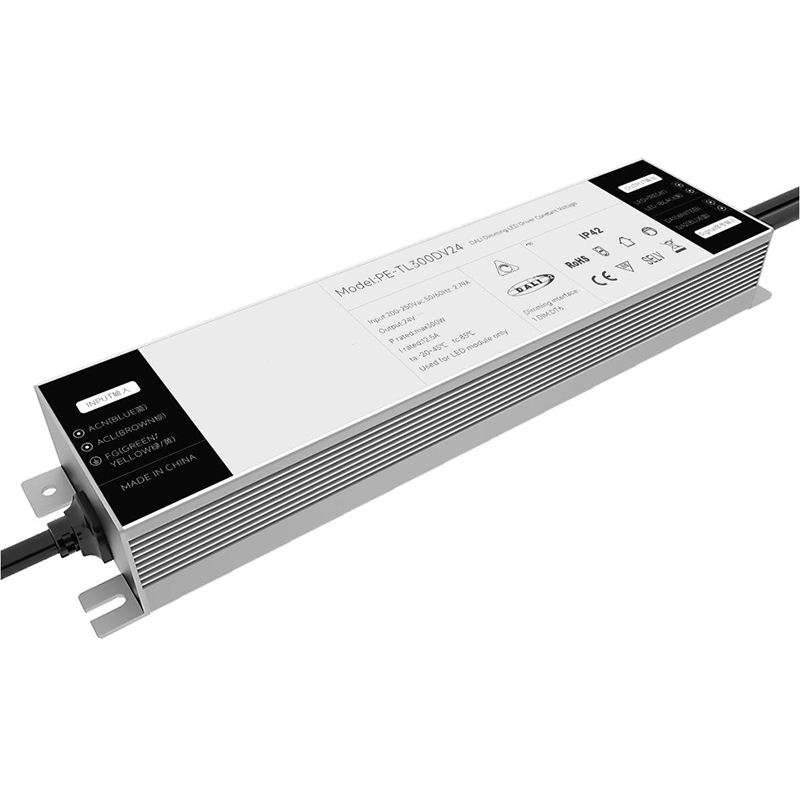

PE-TL300DV naudoja specialų aliuminio apvalkalo suvirinimo procesą, aliuminio apvalkalą ir vidinį šilumos laidumo silikagelio šilumos išsklaidymą, stabilesnį naudojimą, visos žaliavos yra pirmosios eilės prekės ženklai, o importuojamos lustai viršija. Gilus pritemdymo dizainas atitinka išmaniąją įvairių prekių ženklų pritemdymo sistemą rinkoje. Apsaugos nuo viršįtampio įtampa 2KV, sklandus pritemdymas, nėra stroboskopijos, mažas triukšmas pritemdymo procese.

Funkcijos:

1. Dali standartinė sąsaja atitinka Dali 144 standartus

2. Dali2 sertifikatas, Dali narys

3. Skaitmeninis valdymas, išėjimas nemirga

4. Tarptautinis bendras kintamosios srovės įvestis 100-250V diapazonas

5. Natūralus oro aušinimas, atsparus drėgmei, šilumos laidumas, silikagelio šilumos išsklaidymo procesas

6. Savarankiškai sukurta gylio pritemdymo kreivė

7. Kelios apsaugos funkcijos

8. Specialus aliuminio suvirinimo procesas, itin mažo tūrio dizainas

9. Atitinka ERP standartą, o budėjimo režimo energijos suvartojimas yra mažesnis nei 0,5 W

10. Dydis: 265 *63*35mm

Modelių sąrašas:

300W pastovios įtampos DALI LED tvarkyklė

Serija	Dimmg tipas	Modelis	Įvestis	Galia	PF	Išėjimo įtampa	Išėjimo srovė
PE-IL60DV 60W	DALI	PE-IL60DV24	AC100V-250V	60W	0,96PF THD <10 %	24V	2,5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100W	DALI	PE-IL100DV24	AC100V-250V	100W	0,96PF THD <10 %	24V	4.17A
		PE-IL100DV12				12V	8.3A
PE-IL150DV 150W	DALI	PE-IL150DV24	AC100V-250V	150W	0,96PF THD <10 %	24V	6.25A
		PE-IL150DV12				12V	10A
PE-TL250DV 250W	DALI	PE-TL250DV12	AC100V-250V	250W	0,96PF THD <10 %	24V	10.41A
		PE-TL250DV24				12V	20.83A
PE-TL300DV 250W	DALI	PE-TL300DV12	AC100V-250V	300W	0,96PF THD <10 %	24V	12,5A
		PE-TL350DV24				12V	25A

Taikymas:

1.Led juostos šviesa

2.Villa protingas apšvietimas

3.Jį galima prijungti prie išmaniosios DALI apšvietimo sistemos

4.Muziejaus apšvietimas

Specifikacija:

Modelis		PE-TL300DV24	PE-TL300DV12
IŠVADA	Išėjimo įtampa	24Vdc	12Vdc
	Maksimali išėjimo įtampa	12,5A	25A
	Nėra apkrovos išėjimo įtampos	24Vdc	12Vdc
	Apkrovos galios diapazonas	0-12,5A	0-25A
	Išėjimo galia	0-300W	0-300W
	Stroboskopo lygis	Jokio mirgėjimo
	Pritemdymo diapazonas	0 ~ 100 %, galimas šviesos diodas nuo 0,03 %.
	PWM pritemdymo dažnis	>3600Hz
	Dabartinis tikslumas	± 3 %
	Išjungimo režimas	atminties funkcija, kai išjungiamas maitinimas
ĮVESTIS	Pritemdymo sąsaja	DALI (IEC62386)Signalo valdymo srovė < 2mA
	Įvesties įtampos diapazonas	100-250Vac
	Dažnis	50/60 Hz
	Įvesties srovė	<1,7A AC100v
	Galios koeficientas	PF>0,98/100V kintamoji srovė (esant pilnai apkrovai)
	THD	230Vac@THD <8% (esant pilnai apkrovai)
	Efektyvumas (tip.)	89 %	88 %
	Maitinimas budėjimo režimu	0,4W
	Įsiveržimo srovė (tip.)	šaltas paleidimas48A@230Vac
	Anti Surge	L-N: 2kV
	Nuotėkio srovės	<0,25mA/230Vac
APLINKA	Darbinė temperatūra	ta: 45°C tc: 80°C
	Darbinė drėgmė	20 ~ 95 % RH, nekondensuojantis
	Laikymo temperatūra, drėgmė	-40-80°C, 10-95% RH
	Temp.Koeficientas	±0,03 %/°C(0-50)°C
	Vibracija	10~500Hz, 2G 12min./1ciklas, laikotarpis 72min. kiekvienas išilgai X, Y, Z ašių.
APSAUGA	Apsauga nuo perkaitimo	Sumanus išėjimo srovės reguliavimas arba išjungimas, jei PCB temperatūra ≥110°C, automatiškai atsistato.
	Apsauga nuo perkrovos	Išjunkite išvestį, kai vardinė galia ≥102%, automatiškai atsistato.
	Trumpojo jungimo apsauga	Automatiškai išsijungia, jei įvyksta trumpasis jungimas, automatiškai atsistato.
	Apsauga nuo apkrovos	išėjimo pastovi įtampa.
SAUGUMAS & EMC	Atlaikyti įtampą	I/P-O/P: 3750Vac
	Atsparumas izoliacijai	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Saugos standartai	IEC/EN61347-1, IEC/EN61347-2-13
	EMC emisija	EN55015, EN61000-3-2 C klasė, IEC61000-3-3
	EMC atsparumas	EN61000-4-2,3,4,5,6,8,11, EN61547
	Stroboskopo bandymo standartas	IEEE 1789
KITI	Matmenys	265 * 63 * 35 mm (I × P × A)
	Pakavimas	Dėžė
	Svoris (G.W.)	604g±10g

Matmenys:

Etiketė:

Elektros schema:

Nenormalios būklės ir atitinkami gydymo metodai:

Skaitmeninė adresuojama apšvietimo sąsaja (DALI)

DALI pagalbinis įrenginys siųs duomenų tik pagrindinio įrenginio užklausas, ty priims komandų atsakymo režimą

Tame pačiame DALI tinkle yra daugiausia 64 pagalbiniai įrenginiai, kiekvienas įrenginys turi atskirą adresą (trumpą adresą), saugos įrenginys taip pat gali būti priskirtas tam tikrai grupei, o pagalbinis įrenginys gali priklausyti kitai grupei, gali egzistuoti saugos įrenginys iki 16 grupių vienu metu, kiekvienas padalinys gali nustatyti 16 scenarijų.

Pagrindinės DALI protokolo savybės

1) Asinchroninis nuoseklusis ryšys.

2) 1200 bodų sparta, naudojant Mančesterio kodavimo formatą.

3) Du diferencialinis signalas.

4) Aukštas lygis, kai diferencinė įtampa yra didesnė nei 9,5 V.

5) Žemas lygis, kai diferencinė įtampa yra mažesnė nei 6,5 V.

6) Pagrindinis blokas kontroliuoja ryšio procesą.

7) Viena DALI magistralė gali sujungti su 64 pagalbiniais įrenginiais.

8) Kiekvienas pagalbinis įrenginys gali būti adresuojamas atskirai.

DALI elektros specifikacija

Esant tuščiosios eigos būsenai, nuo mašinos bloko metodo iki magistralės valdymo:

1) Didelė išėjimo galia įprastu laiku, kad netrukdytų sulaikymo signalui.
