22kw OBC įkroviklis

STARWELL vienas iš Kinijos 22kw OBC įkroviklio gamintojų, siūlantis puikią kokybę už konkurencingą kainą

Siųsti užklausą

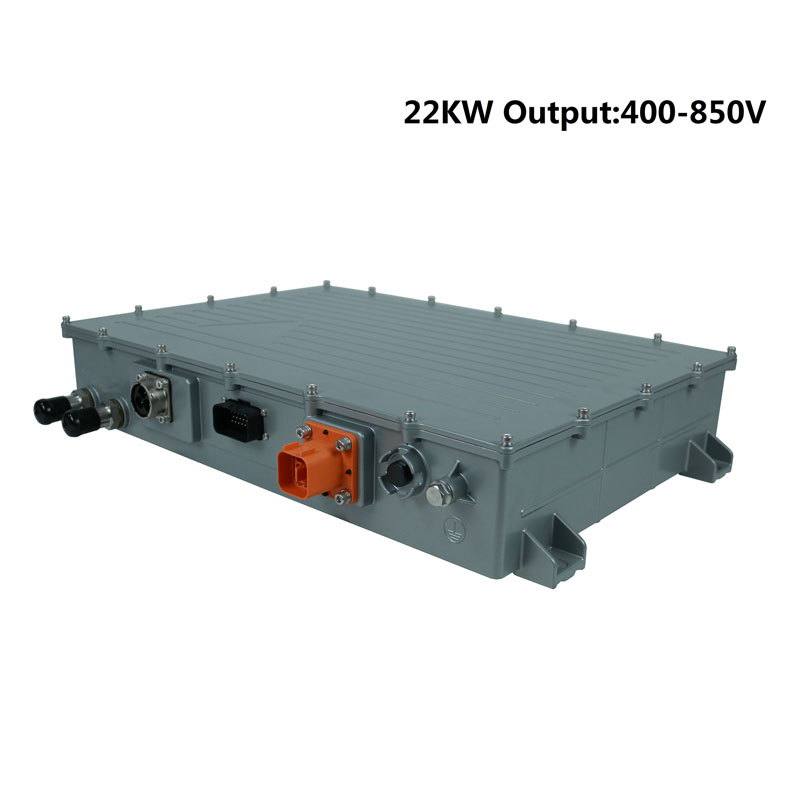

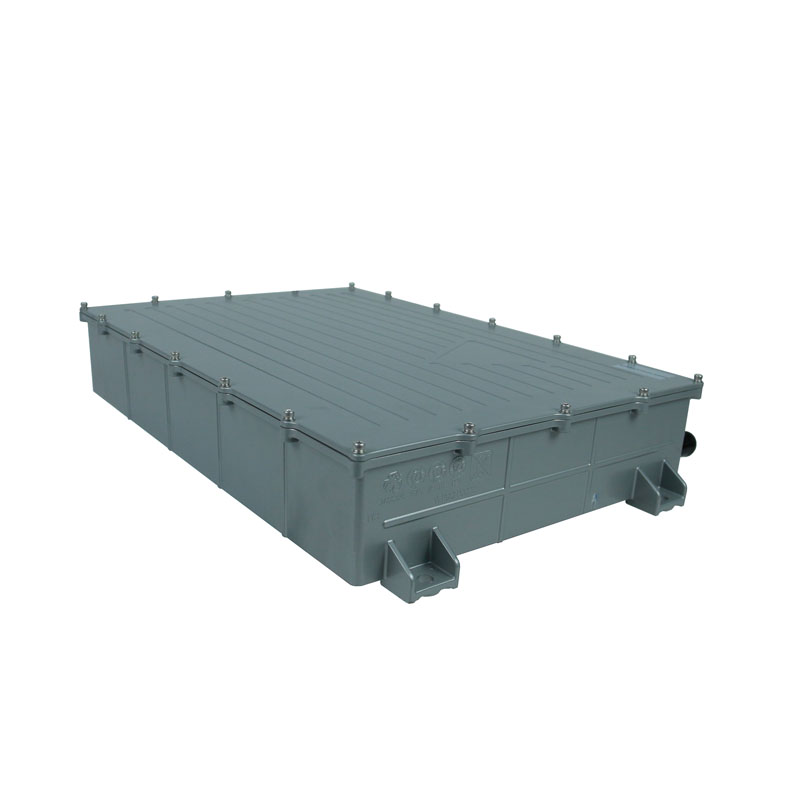

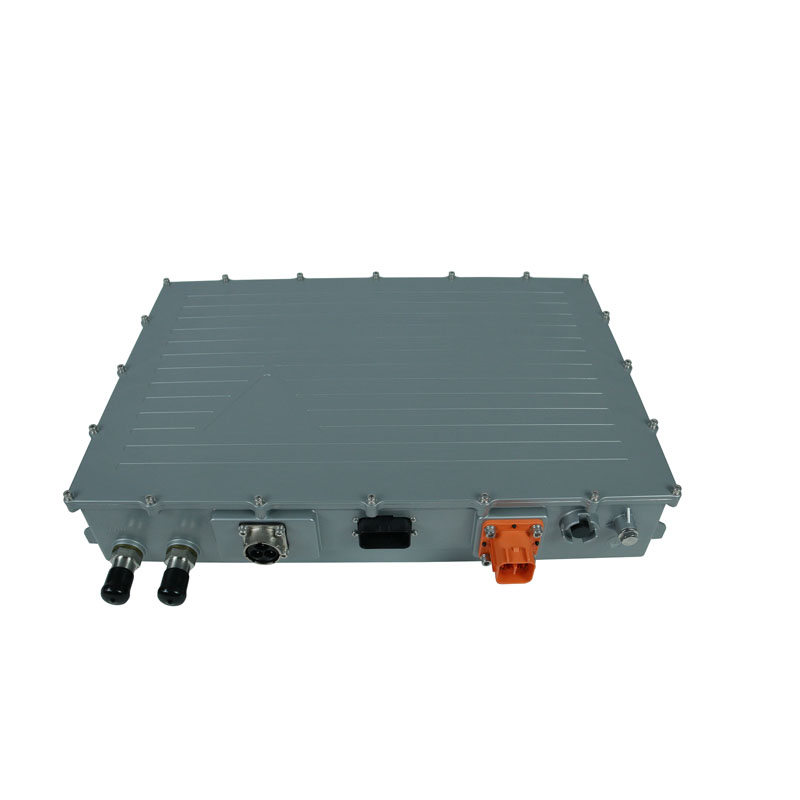

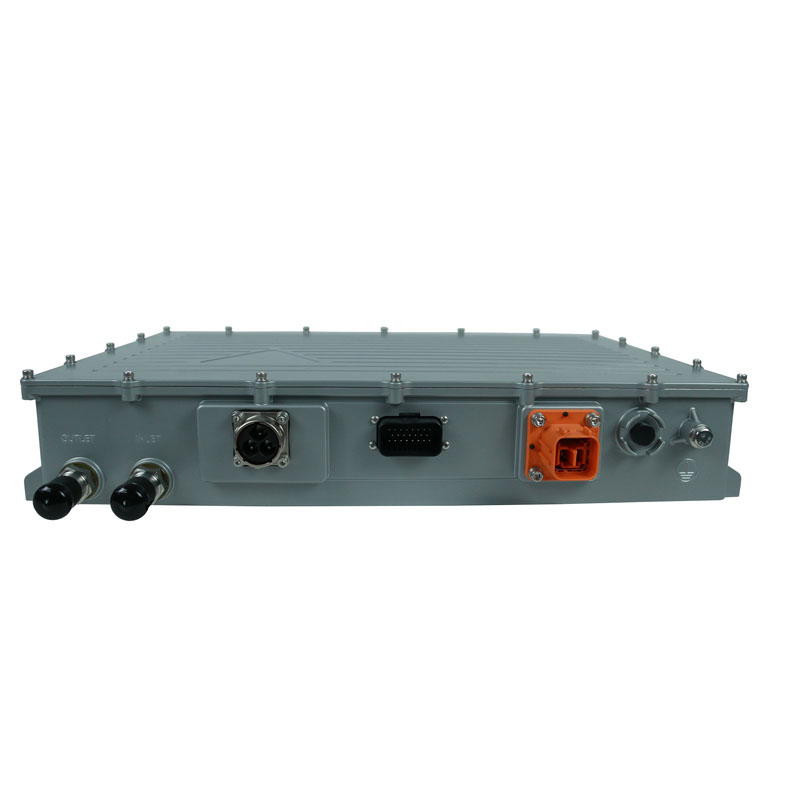

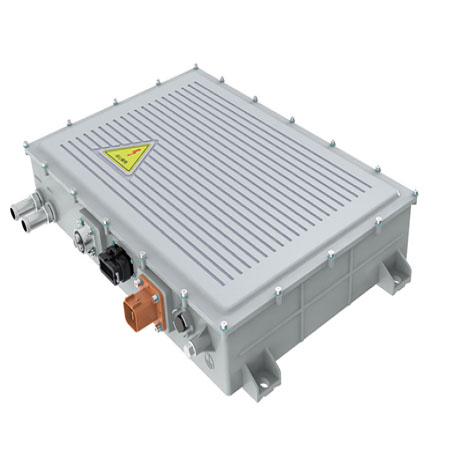

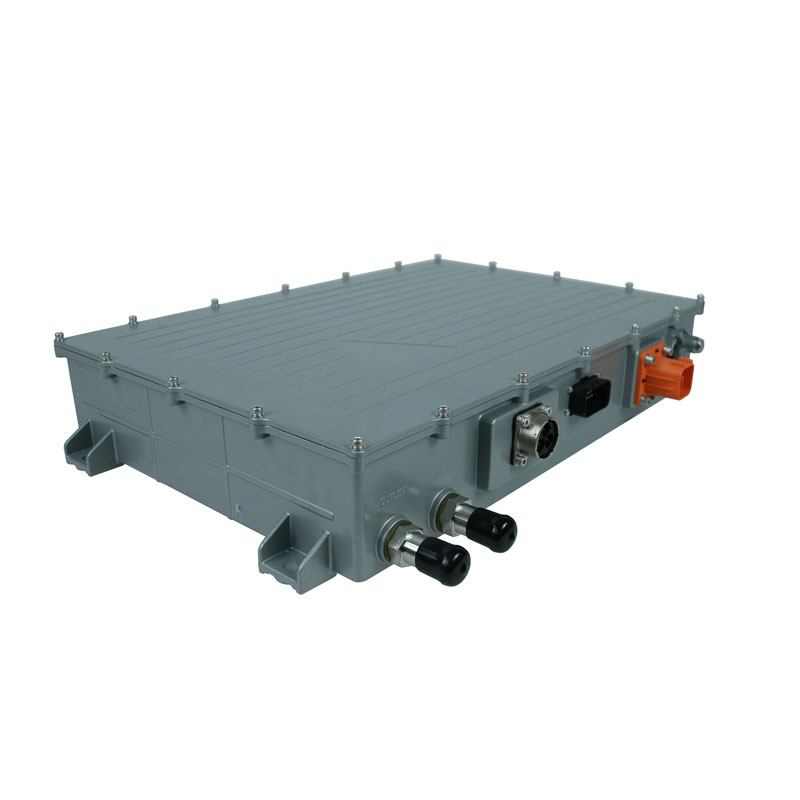

SW-AS22000 serijos OBC (įmontuotas įkroviklis) yra specialiai sukurtas didesnio galingumo įkrovikliams, pvz., autobusams ir komerciniams sunkvežimiams. Jame yra trifazis kintamosios srovės įėjimas ir platus išėjimo įtampos diapazonas nuo 400 VDC iki 850 VDC. OBC sukurtas taip, kad atlaikytų atšiaurią aplinką, įskaitant vibraciją, šiluminį šoką ir ekstremalius temperatūros diapazonus.

Viena iš pastebimų SW-AS22000 serijos savybių yra aušinimo skystis sistema, kuri padeda efektyviai išsklaidyti šilumą ir užtikrina optimalų veikimą. OBC taip pat yra su IP67 korpusu, užtikrinančiu apsaugą nuo dulkių ir vandens patekimo.

OBC yra programuojamas dėl viduje įmontuoto nepriklausomo valdymo bloko. Dėl šio lankstumo įkroviklį galima pritaikyti pagal individualius klientų poreikius. Be to, SW-AS22000 serija puikiai prisitaiko prie kelių tinklelių, todėl ji atitinka tarptautinius standartus, tokius kaip SAE J1772 ir EN61851.

22 kW galios OBC įkroviklis naudoja procesoriaus valdomus įkrovimo algoritmus, kurie optimizuoja įkrovimo efektyvumą ir prisideda prie ilgesnės tiek akumuliatoriaus įkroviklio, tiek aukštos įtampos (HV) akumuliatoriaus eksploatavimo trukmės. Šie algoritmai užtikrina, kad įkrovimo procesas būtų pritaikytas konkrečioms įkraunamos baterijos savybėms, maksimaliai padidindamas jo veikimą ir ilgaamžiškumą.

Kalbant apie taikymo sritį, PCHG-AS22000 serija, kurią gamina STARWELL, palaiko įvairių tipų baterijas. Tai apima švino rūgšties baterijas, ličio jonų baterijas, trijų dalių ličio jonų baterijas ir ličio geležies fosfato baterijas. 22kw OBC įkroviklis yra specialiai sukurtas efektyviai ir saugiai įkrauti šių tipų baterijas.

Be to, SW-AS22000 serija palaiko ryšį per CAN BUS protokolą, todėl ją galima integruoti su kitomis transporto priemonės sistemomis, kad būtų pagerintos valdymo ir stebėjimo galimybės.

Pagrindinis bruožas

★ Atitikimas trijų fazių kintamosios srovės įėjimui.

★ Atitiktis SAE J1772 ir EN61851.

★ Kompaktiška ir lengva konstrukcija.

★ Galimybė įkrauti nuolatinę galią ir nuolatinę srovę.

★ Atsparus vibracijai ir IP67, skirtas naudoti laive.

★ Programinė įranga atnaujinama per CAN magistralę.

★ Nuolatinės srovės aukštos įtampos blokavimo kilpos (HVIL) apsauga.

★ Tiksli ir efektyvi įkrovimo galia.

Funkcija ir savybė:

Tipas	22KW integruotas įkroviklis
Modelis	SW-AS22000
Norminis išėjimo įtampa	700V
Įkrovimo režimas	Reagavimo režimas (gali bendrauti)

AC įvestis	3 fazių	Vienetas
Įėjimo įtampos diapazonas	152–465	V
Įvesties dažnių diapazonas	47-63	Hz
AC srovė THD	< 5	%
Galios koeficientas	> 0,99
Efektyvumas	> 94 @ nuo 50% iki maksimalios apkrovos	%
Maks. įvesties srovė (eff)	64	A
Maksimali įvesties galia	22	kVA
INRUSH srovė	< 40 @ 380 Vac	A

DC išvestis		Vienetas
Programuojamas įtampos diapazonas	400-850	Vdc
Min. įtampos Pastovios galios diapazonas	700	Vdc
Įkrovimo įtampos tikslumas	≤1	%
Įkrovimo srovės tikslumas	≤5	%
Įkrovimo srovės pulsacijos amplitudė	≤1	%
Maks. išėjimo galia	11	KW
Maks. įkrovimo srovė	18	Adc
Išvesties atsako laikas	≤5	S
Išankstinis įkrovimas	vidinis

Įkrovimo funkcija
Įkrovimo funkcija	Įkrovimas pagal BMS komunikaciją
Bendravimo funkcija	CAN magistralės valdymas
Ryšio protokolas (į BMS)	Pagal SAE J1939 / nustato klientas
CAN ryšio perdavimo sparta	250/500 kbps, be galinio rezistoriaus.
Kintamosios srovės įkrovimo valdymas	Atitinka SAE J1772 ir EN 61851 Kai įjungtas SAE J1772, įkroviklis visiškai atitinka SAE J1772 Elektrinė (suderinama su EVSE SAE J1772, 1 ir 2 lygiai). Kai įjungtas EN 61851, įkroviklis visiškai atitinka EN 61851 Elektrinė.
Pabudimas	12V signalas Laido pažadinimas BMS pažadinimo komanda CP, CC signalas atsibunda
