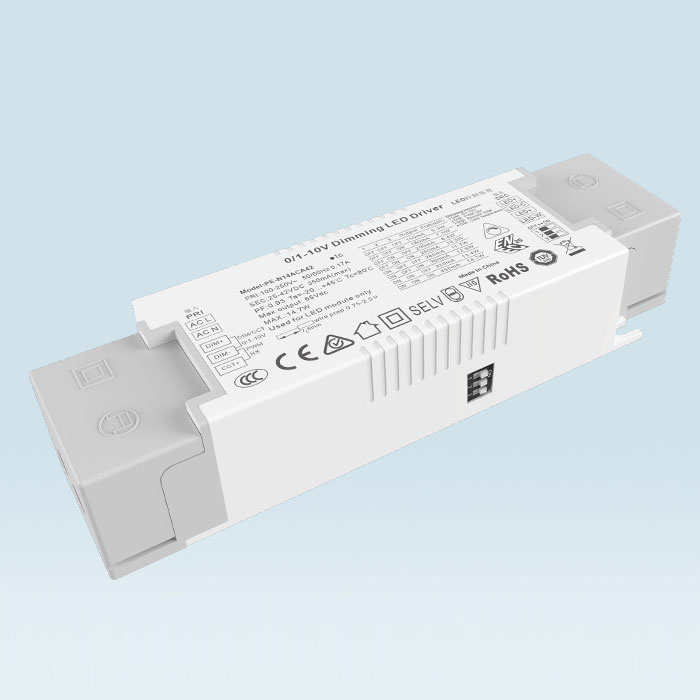

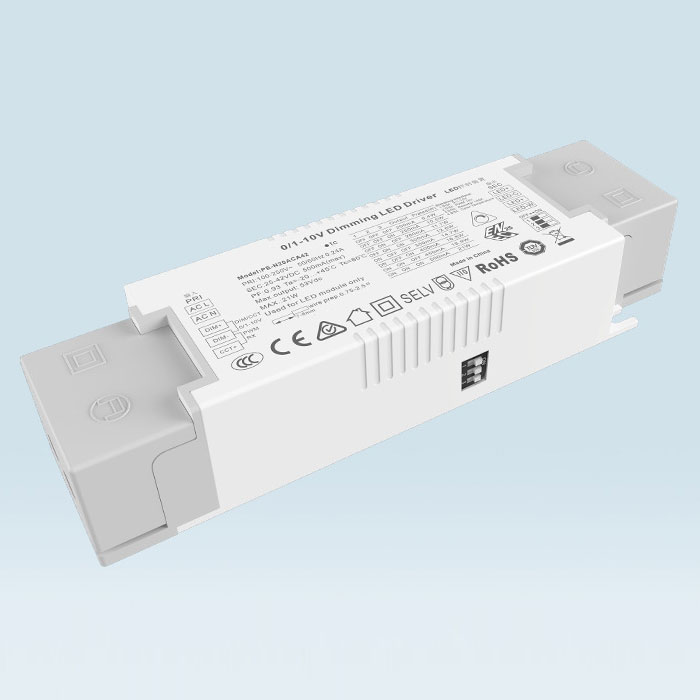

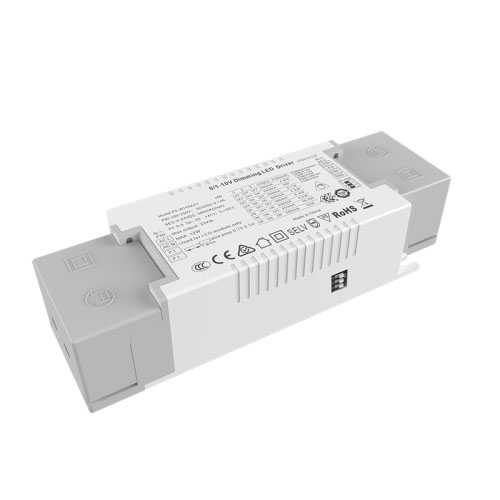

15 W nuolatinės srovės 0–10 V CCT pritemdoma LED tvarkyklė

Viena iš Kinijos įmonių, siūlančių 15 W nuolatinės srovės 0–10 V CCT pritemdomą LED tvarkyklę didmeninei prekybai, yra STARWELL. Jums galime pasiūlyti geresnes kainas ir kompetentingas paslaugas. Jei jus sudomino 15 W nuolatinės srovės 0–10 V CCT pritemdoma LED tvarkyklė, susisiekite su mumis. Mes laikomės sąžine pagrįsto, atsidavusio aptarnavimo standarto kokybės užtikrinimo kaina. Mes laikomės sąžinės kainos, atsidavusio aptarnavimo standarto, todėl galite jaustis saugūs.

PE-N14ACA valdo dvipusį signalo valdymą – vienu būdu galima valdyti ryškumą, o kitą – spalvų temperatūrą. Naudojamos pirmos eilės prekės ženklų žaliavos ir importuotas lustas, itin gilus pritemdymo dizainas, atitinkantis įvairias rinkoje esančias išmaniąsias pritemdymo sistemas. PWM pritemdymo išvestis kontroliuoja LED ryškumą ir tiksliai kontroliuoja spalvų temperatūrą. Silikoninis šilumos laidumo procesas yra padengtas viduje, o elektroninių komponentų šilumos balansas yra stabilesnis.

15 W nuolatinės srovės 0–10 V CCT pritemdomos LED tvarkyklės savybės:

1. Integruokite kelias pritemdymo ir spalvų derinimo sąsajas

2. 0-10v/1-10v adaptyvus

3. Priimamas skaitmeninis valdymo išėjimas ir nėra stroboskopinio

4. Tarptautinis bendras kintamosios srovės įvestis 100-250V diapazonas

5. Natūralus oro aušinimas, atsparus drėgmei, šilumos laidumas ir silikagelio šilumos išsklaidymo procesas

6. Giliai pritemdomas dizainas

7. Kelios apsaugos funkcijos

8. Išvesties greitos įtampos gnybtas, saugus ir patogus

9. Suspaudimo dizainas, patogus ir greitas

10. 8 pavarų srovės pasirinkimas

11. TUV CE SAA ENEC sertifikatai

12.147.5*43*30mm

15 W nuolatinės srovės 0–10 V CCT pritemdomos LED tvarkyklės modelių sąrašas:

0/1-10V CCT nuolatinės srovės pritemdymas

Serija	Pritemdymas	Modelis	Įvestis	Galia	PF	Išėjimo srovė	Išėjimo įtampa
PE-N14ACA 3-15W nemirksi	PWM 10V 100 tūkst Vienpusis CCT potenciometras Vienas kelias Pritemdymas	PE-N14ACA42	AC100-250V	15W	0,88–0,96PF THD <10 %	25-42V	150/180/200/250/280/ 300/320/350 mA
PE-N20ACA 8-20W nemirksi	PWM 10V 100 tūkst Vienpusis CCT potenciometras Vienas kelias Pritemdymas	PE-N20ACA42	AC100-250V	21W	0,88–0,96PF THD <10 %	25-42V	200/250/280/300/350/ 400/450/500 mA
PE-N30ACA 15-30W nemirksi nemokamai	PWM 10V 100 tūkst Vienpusis CCT potenciometras Vienas kelias Pritemdymas	PE-N30ACA42	AC100-250V	29,4W	0,88–0,96PF THD <10 %	25-42V	350/400/450/500/550/ 600/650/700mA
PE-N45ACA 30-44W nemirksi nemokamai	PWM 10V 100 tūkst Vienpusis CCT potenciometras Vienas kelias Pritemdymas	PE-N45ACA42	AC100-250V	44,1W	0,88–0,96PF THD <10 %	25-42V	700/750/800/850/900/ 950/1000/1050mA

15 W nuolatinės srovės 0–10 V CCT pritemdomos LED tvarkyklės taikymas:

1.Led dviejų spalvų šviesos šaltinis

2.Villa protingas apšvietimas

3. Galima prieiti prie belaidžio intelektualaus apšvietimo sistemos

4.Muziejaus apšvietimas

15 W nuolatinės srovės 0–10 V CCT pritemdomos LED tvarkyklės specifikacija:

Matmenys:

Etiketė:

LED srovės pasirinkimas:

Nustačius srovę DIP jungikliu, išjunkite maitinimą ir įjunkite, kad nauja srovė būtų veiksminga.

Pvz. LED 3,2 V / vnt: 9-24 V gali maitinti 3-7 vnt LED nuosekliai, 25-42 V gali maitinti 7-12 vnt LED, didžiausias serijinių šviesos diodų kiekis priklausys nuo faktinės šviesos diodo įtampos.

Elektros schema:

Vadovavimo naudojimas:

Gaminio įvesties gale yra įvesties linijos presavimo dangtelis su savaime užsifiksuojančiu spaustuku. Naudokite atsuktuvą su plyšiu, kad tolygiai pakeltumėte aukštyn ir lėtai pakreipkite jį, kad atskleistumėte įvesties gnybtą, prijunkite kintamosios srovės maitinimo liniją L ir nulinę liniją n ir prijunkite išvesties gnybtą pagal gaminio identifikaciją. Atkreipkite dėmesį į teigiamus ir neigiamus polius Pastaba

1. Naudodami šį maitinimo šaltinį atkreipkite dėmesį į įvesties ir išvesties galą. Tinkamai laiduokite ir įjunkite tik patikrinę Pastaba

2. Pirmiausia prijunkite apkrovą prie nuolatinės srovės išvesties, patikrinkite, ar ji teisinga, tada įjunkite maitinimą; Esant pastovios srovės režimui, jei įjungta atviroji grandinė, išjunkite maitinimą ir prijunkite šviesos diodą po to, kai išsilaisvins išėjimo gale sukaupta elektros energija, kitaip šviesos diodas gali perdegti.

3. Ši maitinimo tvarkyklė naudojama tik LED lempoms. Gaminio įvesties įtampos diapazonas yra AC 100-265V. Kai jis naudojamas nurodytoje išėjimo įtampos ir srovės diapazone, aplinkos temperatūra yra nuo -20 iki + 45 ℃, o paviršius negali būti padengtas termoizoliacine vata ir kitais daiktais, kurie blokuoja gaminio šilumos išsklaidymą. Aplinkoje, kuri atitinka gaminio eksploatavimo sąlygas, šiam gaminiui suteikiama nemokama penkerių metų garantija. Įprastų naudojimo problemų sprendimai:

1. Gaminys neveikia, kai įjungtas:

Patikrinkite, ar slėgio laidas tinkamai prijungtas, dar kartą paspauskite slėgio laido gnybtą,

Ar teisingi LED lempos teigiami ir neigiami poliai,

Ar įvestis ir išvestis prijungti neteisingai.

Patikrinkite, ar signalo laidas nėra trumpasis jungimas (ar signalo lemputė gali užsidegti atjungus)

2. Įjungti blykstės lemputę: 1. Jei lemputė mirksi, patikrinkite, ar LED lempos įtampa yra maitinimo įtampos diapazone

3. Nėra spalvų maišymo temperatūros ar ryškumo reguliavimo:

Patikrinkite, ar signalo linija prijungta, ar nėra trumpojo jungimo.

Galima reguliuoti tik ryškumą, o ne spalvų maišymo temperatūrą. Patikrinkite, ar sistema yra dvipusė sistema, kuri tuo pačiu metu reguliuoja ryškumą, temperatūrą ir spalvą

4. Kadangi maitinimas valdomas žemos įtampos linijos skaičiumi, faktiškai naudojant ekranuotas signalines linijas reikia naudoti kuo daugiau, kad būtų užtikrintas valdymo kiekis ir atstumas.

D skirtumas tarp 0–10 V ir 1–10 V:

1. Kai 0 / 10 V reguliatorius sureguliuojamas iki didžiausios 10 V, išėjimo srovė pasieks 100% išėjimo galios, o ryškumas pasieks 100%. Kai 0–10 V reguliatorius nustatomas į 0 V, srovė bus minimali, o šviesa bus išjungta; Kai 1-10 V pritemdymas nustatomas į 1 V, srovė yra minimali ir lemputė išjungta.

2. Skirtumas tarp 0–10 V ir 1–10 V pritemdymo: skirtinga paleidimo ir uždarymo įtampa, 0–10 V įjungta esant 0,7 V, (minimalus ryškumas) 1–10 V įjungtas esant 1,2 V (minimalus ryškumas).

3.Skaitmeninio pritemdymo tvarkyklė 0-10V ir 1-10V pritemdymo automatinis identifikavimas du pritemdymo režimai.

4. Ta pati signalo grandinė vienu metu valdo šviesą ir tamsą.

5.Dimmer (pritemdymo sistema) skirstomas į 0-10V ir 1-10V pritemdymo signalus.

6. Pritemdymo suderinamumas yra susijęs su signalo linijos valdymo atstumu ir valdymo maitinimo šaltinio skaičiumi. Jei skaičius per didelis arba signalo linija per ilga, gali kilti problemų, pvz., negalima reguliuoti žemiau ir išjungti.
